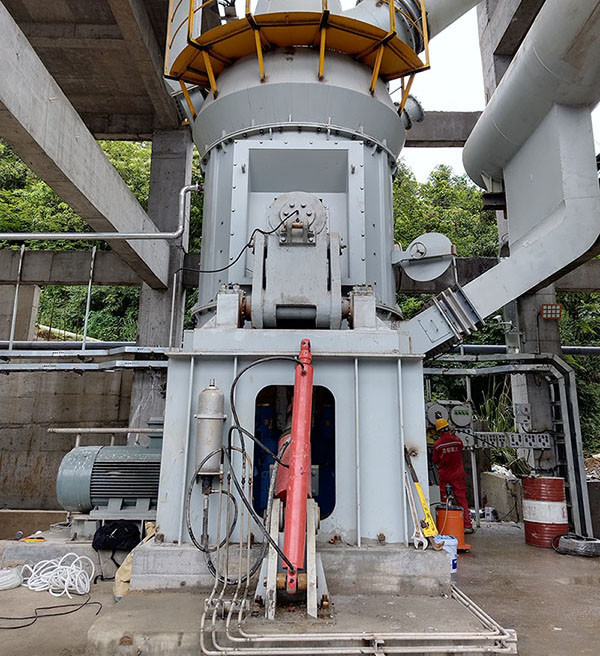

20tph calcare molino verticale mulino a rotoli verticali di scorie ad alta capacità

20tph calcare molino verticale mulino a rotoli verticali di scorie ad alta capacità

Descrizione

Applicazione industriale della macchina di rettifica verticale HVM
Industria come i materiali da costruzione, l'elettricità, l'acciaio, l'energia, il calore, la chimica, la chimica del carbone, la metallurgia non ferrosa, i forni di calce, la lavorazione dei minerali, ecc.
Il mulino verticale HVM può elaborare materiali quali ferrite, scorie, scorie, cemento, diamanti, minerale di ferro, minerale di cromo, minerale di manganese, minerale d'oro, minerale di rame, minerale di alluminio, minerale di piombo e zinco,minerale di niobio e di tantalio, minerale polimetallico, minerale di nichel, bauxite, carburo di silicio, anidride titanica, talco, bentonite, calcite, kaolina, grafite, mica, wollastonite, feldspato, dolomite, pirofillite, sabbia di quarzo, fluorite,calcare, silicio organico, cenere di litio, scisto, cenere vulcanica, carbone, ecc.

Struttura del mulino a rulli verticali:

1) Il classificatore combinato migliora l'efficienza della selezione delle polveri.

2) Non è necessario distribuire il materiale sulla piastra di rettifica prima dell'avvio. Il rullo può essere sollevato su e giù automaticamente e avviare senza carico.

3) È ben sigillato da piastra ad arco saldato e la struttura è semplice e affidabile

4) Con l'aiuto di un dispositivo di rotazione del rullo, è facile girare il rullo per la manutenzione.

5) Si possono utilizzare entrambi i lati della manica dei rulli per prolungare la durata di vita del materiale refrattaria.

6) Dispositivo di limite del rullo di rullificazione può garantire un certo spazio tra il rullo e il tavolo di rullificazione, che evita l'attrito diretto e la collisione tra il rullo e il tavolo di rullificazione e aumenta la sicurezza

7) Il rullo di rottura è azionato da un tavolo di rottura girante.

8) Il cuscinetto a rulli è lubrificato in modo circolare con olio sottile per consentirgli di funzionare a bassa temperatura e con grasso pulito in modo da prolungare la durata di vita

Struttura del mulino verticale:

Composto da una macchina principale, analizzatore, ventola, separatore di cicloni finito, separatore di cicloni di micro polvere e condotto d'aria.anello di macinatura, e coprire.

Principio di funzionamento:

Il motore elettrico spinge il disco di rottura a ruotare attraverso il riduttore, e il materiale cade nel centro del disco di rottura dalla porta di alimentazione.l'aria calda entra nella camera di rettifica dall'entrataSotto l'azione della forza centrifuga, il materiale si muove verso il bordo del disco di rottura ed è schiacciato dal rullo di rottura quando passa attraverso la scanalatura circolare sul disco di rottura.Il materiale frantumato viene trasportato dal flusso d'aria ad alta velocità all'anello del vento sul bordo del disco di macinazioneQuando il materiale presente nel flusso d'aria passa attraverso il separatore dinamico e statico, sotto l'azione del rotore rotante, il liquido viene riutilizzato per la lavorazione del liquido.la polvere grezza cade sul disco di macinatura per la macinaturaLa polvere fine qualificata viene scaricata con il flusso d'aria e raccolta nel dispositivo di raccolta della polvere, che è il prodotto.I materiali contenenti umidità vengono asciugati a contatto con gas caldi per ottenere l'umidità del prodotto richiesta.

Dati tecnici

Re:I dati basati sulla durezza di Mohs 3-4 materiale

Indice di obbligazione del calcare≤13kwh/t

Caratteristiche principali del prodotto

1. Alta efficienza e risparmio energetico:

(1) Un elevato rendimento di macinazione e un basso consumo energetico, rispetto ai mulini a sfere, consentono un consumo energetico inferiore del 40% al 50%;

(2) La capacità di una singola macchina è grande e si può utilizzare l'elettricità di bassa vallata;

(3) La tecnologia e le attrezzature di rettifica verticale sono una nuova tecnologia di risparmio energetico e di riduzione dei consumi.che favorisce il miglioramento della competitività delle imprese nel settore dell'industria della polvere nella regione e nel paese;

2. Facile manutenzione e bassi costi operativi:

(1) Il rullo di rottura può essere allontanato dalla macchina mediante un dispositivo idraulico.e l'operazione di manutenzione è molto conveniente;

(2) Il manico dei rulli può essere girato per prolungare la vita utile del materiale resistente all'usura;

(3) Prima di avviare la macchina non è necessario tessere il disco di macinazione e il mulino può essere avviato senza carico, eliminando così il problema di avviare la macchina;

(4) L'abbigliamento, il rullo di rettifica e il rivestimento del disco sono realizzati in materiali speciali e hanno una lunga durata di vita;

(5) Elevato grado di automazione: la tecnologia di controllo automatico adotta il PLC della serie tedesca Siemens, dotato di sistema di controllo automatico, che può realizzare il controllo remoto, facile funzionamento,e l'officina può fondamentalmente realizzare il funzionamento senza equipaggio e risparmiare costi operativi;

3Basso costo complessivo dell'investimento:

Esso integra la frantumazione, l'essiccazione, la macinatura e il trasporto. Ha un processo semplice, poche attrezzature di sistema, una struttura compatta e un piccolo spazio a pavimento.Può essere organizzato all'aria aperta e ha basso costo di costruzione, che riduce direttamente il costo di investimento dell'impresa.

4La qualità del prodotto è stabile:

(1) Il tempo di permanenza nel mulino è breve, è facile rilevare la distribuzione delle particelle e la composizione del prodotto e la qualità del prodotto è stabile;

(2) Il prodotto ha una forma uniforme delle particelle, una distribuzione delle dimensioni delle particelle ristretta, una buona fluidità e una forte adattabilità del prodotto.

5. Alta affidabilità

(1) Adottando il dispositivo di limite del rullo di rottura per evitare le violente vibrazioni causate dalla rottura del materiale durante il tempo di lavoro del mulino;

(2) Il nuovo tipo di dispositivo di sigillamento dei rulli di rettifica rende la sigillatura più affidabile e non richiede di sigillare il ventilatore, riducendo ulteriormente il contenuto di ossigeno nella rettifica.e le prestazioni di soppressione delle esplosioni sono più eccellenti.

6- protezione dell'ambiente:

(1) L'intero sistema di mulino verticale HVM ha basse vibrazioni e basso rumore;

(2) L'intero sistema è sigillato, a pressione completamente negativa, senza sovraccarico di polvere, può fondamentalmente raggiungere un laboratorio privo di polvere.
