Mollino a rulli verticali in metalurgia dell'acciaio

Produttori di mulini a rulli verticali
Introduzione al prodotto:
Il mulino verticale a carbone può essere ampiamente utilizzato in industrie come cemento, elettricità, acciaio, metallurgia, ecc. A causa del suo processo e struttura speciali,il mulino verticale del carbone presenta una bassa polvere e rumore durante il processo di produzioneLa serie di mulini verticali a carbone HVM prodotta da Hefei Hengcheng ha un processo semplice, apparecchiature compatte, un'efficienza di lavorazione elevata e un'efficienza di combustione elevata.e una finezza di polvere di carbone fino all'80% μ MR 3%, con finezza stabile e dimensioni di particelle uniformi.
Vantaggi della macinazione verticale per la produzione di cenere volante
1La produzione del mulino verticale è molto elevata e, a seconda del modello, può essere facilmente aumentata fino a 10-150 tonnellate all'ora, il che può soddisfare pienamente le esigenze dei progetti di raffinazione del carbone su larga scala.
2- Adattabilità alle diverse varietà di miniere di carbone: utilizza carichi idraulici e dispositivi di stoccaggio come zone tampone;
3Il consumo energetico della macchina di rettifica verticale è molto basso: questa macchina di rettifica utilizza rulli di rettifica che rettificano direttamente il disco di rettifica e il suo consumo energetico è molto basso,che possono risparmiare dal 30% al 40% del consumo energetico rispetto ai mulini a sfere.
4. La macina verticale ha buone prestazioni di essiccazione: l'aria calda all'interno entra in contatto diretto con il materiale, con conseguente buone prestazioni di essiccazione.energia, e regolare la temperatura dell'aria calda, rendendo facile la manipolazione di materiali con vari contenuti di umidità.
Principio di funzionamento:
La macchinetta di rettifica verticale LM è composta principalmente da un separatore, un dispositivo di rullo di rettifica, un dispositivo di disco di rettifica, un dispositivo di pressurizzazione, un riduttore, un motore elettrico, un alloggiamento e altre parti.
Durante il funzionamento, il motore elettrico spinge il disco di rottura a ruotare attraverso il riduttore, mentre l'aria calda entra nel mulino verticale attraverso l'entrata d'aria.Il materiale cade meglio sul disco di macinazione dal porto di scarico. A causa della forza centrifuga, il materiale si muove meglio dal disco di macinazione verso il bordo del disco di macinazione.viene schiacciato dal rullo di rottura, e il materiale frantumato continua a muoversi verso il bordo del disco di macinazione fino a quando non viene trasportato dal flusso d'aria nell'anello di vento,E le grandi particelle di materiale cadono sul disco di macinazione e continuano ad essere schiacciatiQuando il materiale nel flusso d'aria passa attraverso il separatore superiore, sotto l'azione delle pale guida, il materiale grossolano cade dal secchio del cono sul disco di macinazione.e la polvere fine viene scaricata dal mulino insieme al flusso d'aria e raccolta dal raccoglitore di polvere del sistemaLa polvere raccolta è il prodotto prodotto dal mulino verticale. Il materiale viene asciugato durante il contatto con il gas nel guscio per ottenere la secchezza e l'umidità richieste del prodotto.Regolando l'angolo delle pale guida del separatore (non regolabile per piccoli mulini verticali) e la velocità del rotore del separatore, è possibile ottenere lo spessore richiesto del prodotto.

Tabella dei parametri del mulino verticale del carbone


Art Introduzione
Il carbone grezzo viene setacciato attraverso una griglia nel cantiere del carbone grezzo e cade su un nastro trasportatore.il trasportatore a nastro spedisce il carbone grezzo al contenitore di carbone grezzo per la conservazioneDopo aver avviato il sistema di polverificazione, aprire la valvola a canna sul fondo del contenitore di carbone grezzo, avviare il nastro di tenuta per alimentare il mulino verticale del carbone,e il carbone grezzo entra nel mulino verticale per l'essiccazione e la macinazione.
L'aria calda o i gas di scarico della linea di produzione di cemento provenienti dalla stufa a aria calda vengono prelevati dal ventilatore del sistema ed entrano nel mulino verticale del carbone.Dopo un sufficiente scambio di calore con il carbone greggio macinato nel mulinoLa polvere di carbone grezza di scarsa finezza viene macinata sul disco di macinazione per la macinazione.La polvere di carbone qualificata viene raccolta dal raccoglitore di polvere a impulso della scatola a gas a prova di esplosione con il flusso d'aria e scaricata nel contenitore di polvere di carbone attraverso la ruota a grigliaLe impurità contenute nel carbone grezzo, quali alcuni blocchi di carbone, blocchi metallici, ecc., vengono scaricate dal mulino attraverso l'anello d'aria e la porta di scarico delle scorie.

Vantaggi del prodotto
1Il rullo di rottura adotta una lubrificazione forzata con olio sottile, che prolunga la vita del cuscinetto di oltre 2,5 volte
In generale, i cuscinetti a rulli dei mulini verticali sono lubrificati con grasso.un funzionamento improprio può facilmente causare una temperatura troppo elevata dei cuscinetti a rulli, che porta all'evaporazione e al deterioramento del grasso lubrificante, il che incide sulla durata dei cuscinetti.il mulino verticale del carbone HVM adotta la lubrificazione forzata e il raffreddamento con olio sottile sui rulli di macinazione, aumentando notevolmente la durata dei cuscinetti (di solito di più di 2,5 volte).
2La finezza del prodotto finito può raggiungere l'80 μ MR3%
Il mulino verticale del carbone della serie HVM adotta un nuovo tipo di macchina di selezione della polvere ad alto rendimento, che ha un'elevata efficienza di classificazione, un ampio spazio di regolazione e una finezza di selezione della polvere di 0.08 mm e meno del 3% di residui di setaccio, che possono soddisfare i requisiti di finezza della maggior parte delle macinazioni di carbone di bassa qualità o di polvere di antracita nelle linee di produzione di cemento.
3Il consumo di energia della triturazione della polvere è inferiore del 20-40% a quello dei tradizionali mulini a carbone spazzato ad aria
Rispetto alle tradizionali macchine a gomma a vento della stessa scala, il consumo energetico delle macchine verticali a gomma della serie HVM per la triturazione in polvere è inferiore del 20% al 40%,specialmente quando il tenore di umidità del carbone grezzo è elevato, il risparmio energetico è maggiore.
4. Può asciugare il carbone grezzo con un tenore di umidità fino al 10%
Questo mulino verticale adotta un'operazione di spazzatura a aria, che può macinare e asciugare il carbone greggio con un contenuto di umidità fino al 10% regolando la temperatura e il volume dell'aria dell'aria in entrata.Per soddisfare i requisiti di asciugatura ad alta umidità, si utilizza un elevato volume d'aria.
5Il livello di rumore è di soli 80-85 dB (Livello sonoro A)
Il livello di rumore del mulino verticale è di soli 80-85 dB (Livello acustico A), che è inferiore di 20-25 dB (Livello acustico A) a quello del mulino a tubi.senza polvere che vola, e l'ambiente operativo è pulito.
6L' area delle infrastrutture è solo del 60% circa di quella delle tradizionali macchine a sfere a vento
Il mulino verticale integra cinque processi: macinatura, asciugatura, selezione della polvere, trasporto e raccolta.e la superficie del pavimento è di circa il 60-70% del sistema di impianto di produzione di tubi, e la superficie dell'edificio è di circa il 50-60% del sistema di impianti di tubazione.

Casi di ingegneria

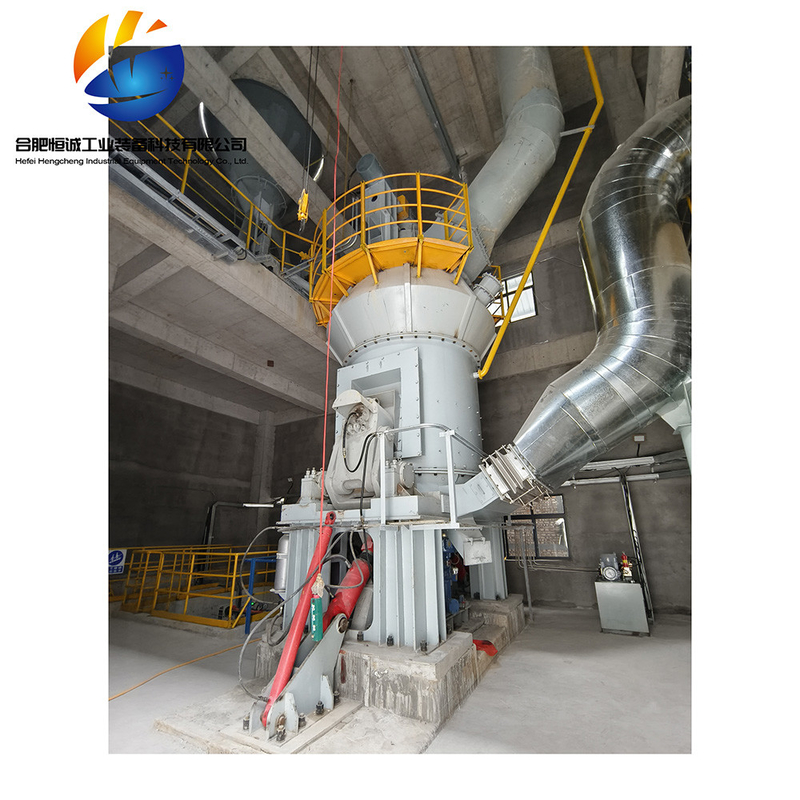

Progettazione e produzione di apparecchiature di ingegneria Fornitura di un sistema di preparazione di carbone polverizzato verticale HVM2800M
Tipo di materiale di trasformazione: carbone bituminoso
Capacità: ≥ 80 t/h
Finità del prodotto: 200 maglie, 85% di superamento
