Centrale elettrica a rulli verticali di alta capacità

Molino di carbone. Molino di carbone a rulli verticali.
Introduzione al prodotto:
Il mulino a rulli verticali HVM è un'attrezzatura di macinazione a risparmio energetico che combina una tecnologia di macinazione verticale matura, esperienze straniere di successo,e l'innovazione tecnologica e l'aggiornamento della nostra azienda. Integra la frantumazione, l'essiccazione, la macinatura, la classificazione e il trasporto e può essere ampiamente utilizzato in industrie come cemento, elettricità, metallurgia, industria chimica, minerali non metallici,e si concentra sui tre principali campi dei minerali non metallici, polvere di carbone e scorie.

Caratteristiche di prestazione:
1. Alta efficienza di macinazione e bassi costi operativi.
2Bassi costi di costruzione e di investimento.
3.Semplice e affidabile funzionamento, comodo funzionamento e manutenzione.
4L'apparecchiatura ha una forte capacità di asciugatura e un'ampia gamma di materiali da macinare.
5La qualità del prodotto è stabile e la distribuzione delle particelle è uniforme.
6L'apparecchiatura è rispettosa dell'ambiente, con basso rumore, meno polvere e un ambiente di funzionamento pulito.
Principio di funzionamento:
La macchinetta di rettifica verticale LM è composta principalmente da un separatore, un dispositivo di rullo di rettifica, un dispositivo di disco di rettifica, un dispositivo di pressurizzazione, un riduttore, un motore elettrico, un alloggiamento e altre parti.
Durante il funzionamento, il motore elettrico spinge il disco di rottura a ruotare attraverso il riduttore, mentre l'aria calda entra nel mulino verticale attraverso l'entrata d'aria.Il materiale cade meglio sul disco di macinazione dal porto di scarico. A causa della forza centrifuga, il materiale si muove meglio dal disco di macinazione verso il bordo del disco di macinazione.viene schiacciato dal rullo di rottura, e il materiale frantumato continua a muoversi verso il bordo del disco di macinazione fino a quando non viene trasportato dal flusso d'aria nell'anello di vento,E le grandi particelle di materiale cadono sul disco di macinazione e continuano ad essere schiacciatiQuando il materiale nel flusso d'aria passa attraverso il separatore superiore, sotto l'azione delle pale guida, il materiale grossolano cade dal secchio del cono sul disco di macinazione.e la polvere fine viene scaricata dal mulino insieme al flusso d'aria e raccolta dal raccoglitore di polvere del sistemaLa polvere raccolta è il prodotto prodotto dal mulino verticale. Il materiale viene asciugato durante il contatto con il gas nel guscio per ottenere la secchezza e l'umidità richieste del prodotto.Regolando l'angolo delle pale guida del separatore (non regolabile per piccoli mulini verticali) e la velocità del rotore del separatore, è possibile ottenere lo spessore richiesto del prodotto.

Tabella dei parametri del mulino verticale del carbone


Composizione strutturale:
Il mulino verticale è costituito da un disco di macinazione, un rullo di macinazione, un selettore di polvere, un dispositivo di pressione, un dispositivo di monitoraggio, un dispositivo di trasmissione, un sistema di spruzzo d'acqua,e un sistema di circolazione esterna di polvere grezza.
1Disco di rettifica: compresi anello guida, anello di vento, anello di blocco del materiale, piastra di rivestimento, corpo del disco, piastra di raschiatura e dispositivo di sollevamento.
2. Rollo di rettifica: la manica del rullo è un componente resistente all'usura che richiede una resistenza sufficiente e una buona resistenza all'usura.
3Le macchine di selezione della polvere possono essere suddivise in tre categorie: macchine di selezione della polvere statiche, dinamiche e combinate.
4Dispositivo a pressione: dispositivo idraulico, dispositivo di accumulo di energia.
5Dispositivo di monitoraggio: controllo del braccio a dondolo, controllo delle vibrazioni.
6Dispositivo di trasmissione: motore elettrico, riduttore.
7Sistema di spruzzo d'acqua: riduzione della temperatura e stabilizzazione dello strato materiale.
8Sistema di circolazione esterna della polvere grezza: ascensore.

Casi di ingegneria

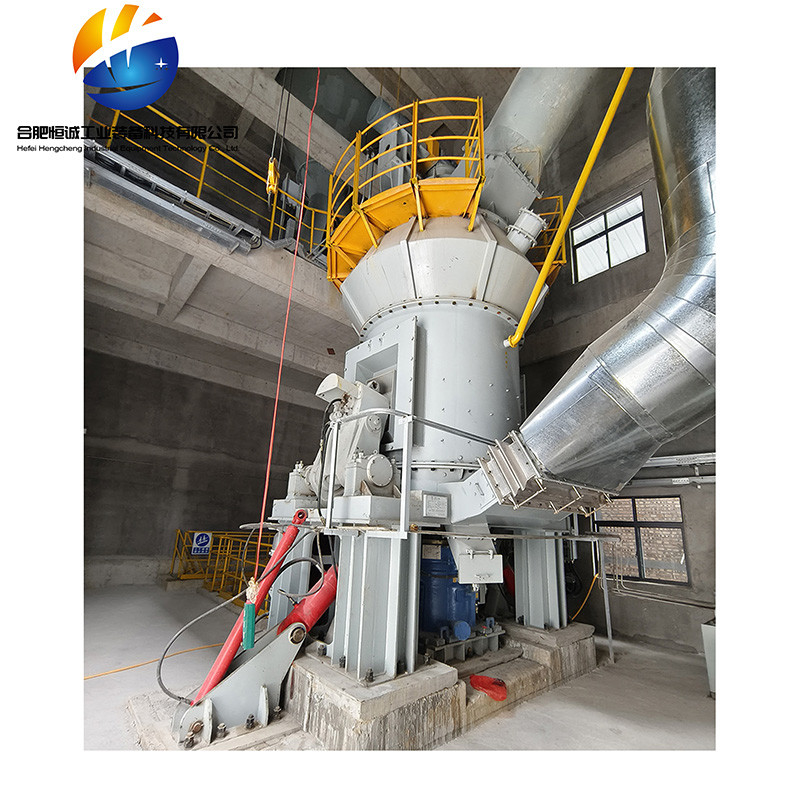

Progettazione e produzione di apparecchiature di ingegneria Fornitura di un sistema di preparazione di carbone polverizzato verticale HVM2800M
Tipo di materiale di trasformazione: carbone bituminoso
Capacità: ≥ 80 t/h
Finità del prodotto: 200 maglie, 85% di superamento
