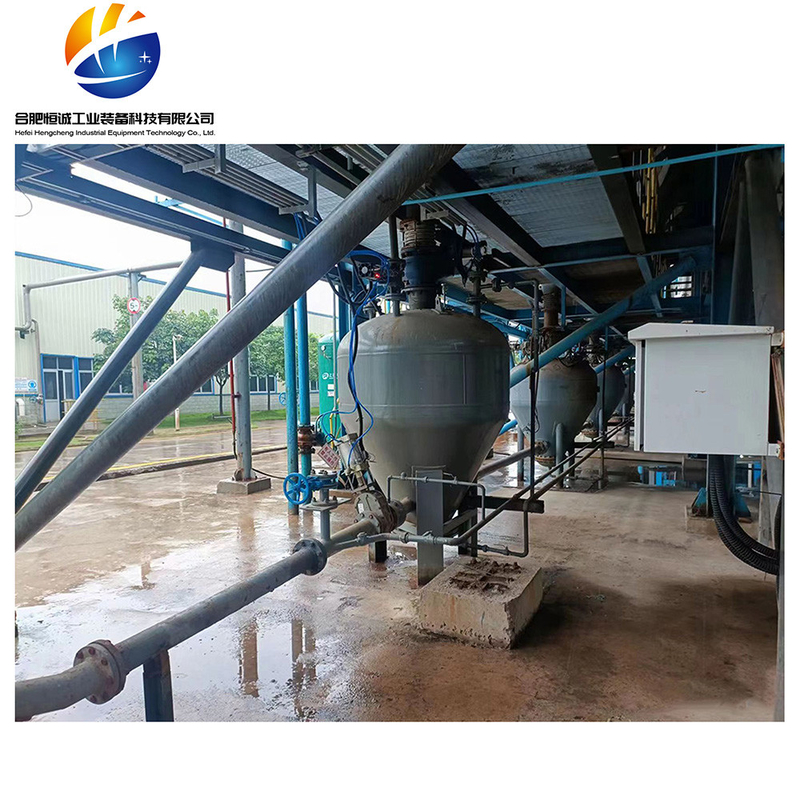

Pompa di trasporto pneumatica di grande capacità

Pompa di trasporto pneumatico. Pompa di contenitori di fase densa e priva di polvere.

Introduzione al prodotto:

Composizione del sistema di trasporto pneumatico a fase densa
Il trasporto pneumatico a fase densa è un tipo di trasporto con un elevato rapporto di concentrazione, un elevato rapporto di miscelazione e una bassa portata.I materiali vengono spinti avanti nella condotta sotto forma di tappi o dune di sabbiaLa principale fonte di potenza di trasporto è la differenza di pressione tra la parte anteriore e posteriore delle spine del materiale per ottenere il trasporto del materiale,che comprende principalmente un sistema di alimentazione dell'aria compressa, sistema di alimentazione, sistema di controllo, sistema di condotte, magazzino di materiali e suoi sistemi ausiliari.

1) Il sistema di sorgente di aria compressa è costituito principalmente da un compressore d'aria, una macchina per la rimozione dell'olio, un asciugatore, un serbatoio di accumulo d'aria e un condotto;principalmente fornitore di aria compressa di alta qualità per il trasporto di materiali e componenti di controllo dell'ariaIl soffiatore ad alta pressione può essere utilizzato anche per il trasporto a breve distanza.

2) Lo scopo principale del sistema di approvvigionamento dei materiali è quello di fornire materiali da contenitori a bassa pressione a condotte di trasporto ad alta pressione,e di assicurarsi, per quanto possibile, che i materiali siano mescolati uniformemente con l'aria compressa quando entrano nel condotto ad alta pressioneAttualmente, i dispositivi di alimentazione più comuni sono principalmente pompe di trasporto pneumatiche a silos, e quando la distanza di trasporto non è lontana, possono essere utilizzati anche alimentatori rotanti ad alta pressione.I principali dispositivi di alimentazione utilizzati dalla nostra azienda includono la pompa di trasporto pneumatica a silos tipo F, pompe di trasporto pneumatiche di tipo V e pompe di trasporto pneumatiche di tipo L.

3) Il sistema di controllo è principalmente controllato da un PLC programmabile basato su un microprocessore che può ottenere un controllo manuale locale, un controllo automatico,o controllo centralizzato da computer remotoLe azioni di vari componenti meccanici possono ottenere il funzionamento automatico e la raccolta di dati di vari componenti di controllo nel sistema di trasporto,e la funzione di commutazione di funzionamento manuale è anche fornita.

4) Il sistema di condotte comprende condotte di trasporto, gomiti, modifiche di diametro necessarie e valvole di alimentazione dell'aria,principalmente per garantire che i materiali siano trasportati in uno stato chiuso senza inquinare il mondo esterno, e per garantire lo stato di miscelazione dei materiali con il gas durante il processo di trasporto, al fine di evitare il blocco dei tubi.

5) Il magazzino di materiali e i suoi sistemi ausiliari comprendono principalmente dispositivi quali magazzino di materiali, misuratore di livello dei materiali, valvola di rilascio del vuoto di pressione, raccoglitore di polvere, valvola di scarico, ecc.

Caratteristiche principali del prodotto
1 Grande capacità di trasporto: > 300 t/h;
2 Distanza lunga: > 2000 m;
3 Basso consumo energetico: < 3,8 kWh/t · km;
4 Riduzione dell'usura: durata della condotta>10 anni;
5 Velocità bassa: velocità iniziale 6-10 m/s;
6 Rapporto di miscelazione elevato: > 30 kg/kg;
7 Disposizione flessibile del processo, senza polvere, elevato tasso di funzionamento, minor investimento rispetto al trasporto meccanico e minori costi di manutenzione

Tabella dei parametri della pompa a contenitore pneumatico di grande capacità

Tabella dei parametri della pompa per contenitori pneumatici a lunga distanza

Tabella dei parametri della pompa a contenitore pneumatico connesso a griglia convenzionale

Tabella dei parametri della pompa di trasporto pneumatico di piccolo formato

Sistema di trasporto pneumatico intermittente a fase densa a pressione positiva
In termini di trasporto pneumatico intermittente a fase densa a pressione positiva,La società si è sempre impegnata nella ricerca teorica e nella pratica ingegneristica, concentrandosi sulla scoperta delle tecnologie chiave di lunga distanza, alta produzione, basso consumo energetico e bassa usura nel processo di trasporto pneumatico.Il prodotto di base è la pompa a silos pneumatica a fase densa a pressione positiva di tipo PCDPer soddisfare le esigenze dei diversi clienti, la società ha sviluppato un'offerta di servizi di progettazione e di servizi tecnici sistematici, standardizzati e raffinati.creiamo il miglior piano di progettazione basato su parametri come le proprietà del materiale, distanza di trasporto, capacità di trasporto, capacità di magazzino di ricezione, capacità di rimozione della polvere e condizioni geografiche.e ogni sistema di trasporto pneumatico ha le sue caratteristiche di progettazione, consentendo ai clienti di sperimentare veramente la gestione intelligente e i benefici economici offerti dai prodotti avanzati.

Attualmente la nostra distanza orizzontale di trasporto più lunga è di 2200 m e l'altezza di 30 m; la capacità massima di trasporto di una singola unità è di 300 t/h; il consumo energetico di trasporto è inferiore a 3.8 kWh/t · km, la durata della condotta dritta è superiore a 10 anni e la durata del gomito è superiore a 3 anni.Sviluppiamo la migliore progettazione ingegneristica e il piano di selezione delle attrezzature in base alle esigenze del cliente e ai parametri quali le specifiche del materiale in polvere, prestazioni, distanza di trasporto, volume di trasporto e condizioni geografiche fornite dal cliente, quali il calcolo del volume d'aria, il rapporto tra le condotte,trattamento della raccolta delle polveri nel magazzino riceventeSulla base di una vasta esperienza di ingegneria,la maggior parte dei processi di trasporto pneumatico intermittente in fase densa a pressione positiva sono principalmente suddivisi nei seguenti tre processi::
