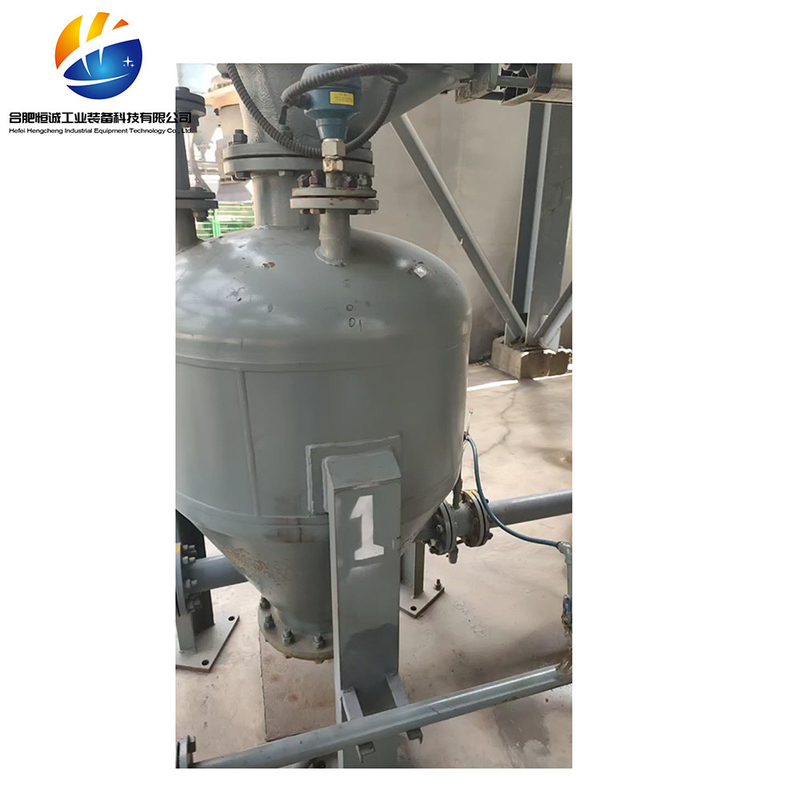

Pompa pneumatica per il trasporto di polvere di carbone con capacità di trasporto compresa tra 12 e 50 tonnellate/ora

Pompa pneumatica per il trasporto di polveri di carbone con capacità di trasporto di 12-50 t/h

Descrizione

Il principio di funzionamento di un sistema di trasporto pneumatico a fase densa a pressione positiva:
Il trasporto di cenere denso coerente si basa sul principio di trasporto pneumatico del flusso bi-fase di gas solido,utilizzando la pressione statica e dinamica dell'aria compressa per trasportare materiali con elevata concentrazione ed efficienzaL'intero sistema è composto da cinque parti: sorgente di gas, trasporto, condotta, stoccaggio delle ceneri e controllo.La parte trasportatrice è composta da trasportatori (pompe di contenitore) delle specifiche corrispondenti secondo i requisiti della capacità di trasporto delle ceneri.Ogni trasportatore è un'unità indipendente che può funzionare come una singola macchina o come un sistema composto da più unità.
Pompa dei cassonetti
Si tratta della parte centrale del sistema, attraverso la quale le ceneri secche e l'aria compressa sono completamente mescolate e fluidizzate, consentendo un funzionamento regolare nel sistema.con una tensione di potenza superiore a 50 kVA, piastre di fluidificazione, manometri di livello, valvole di sicurezza, ecc.
Principio di funzionamento della pompa del cestino:
La pompa di scatola è un recipiente a pressione con ugello d'aria, che ha le caratteristiche di lunga distanza di trasporto delle ceneri, funzionamento affidabile, elevato grado di automazione,e richiede aria compressa a pressione relativamente elevata come mezzo di trasporto- deve essere dotato di una serie di compressori d'aria; il suo processo di funzionamento consiste nell'apertura prima della valvola di scarico e della valvola di alimentazione per il carico,quindi chiudere la valvola di alimentazione e la valvola di scarico quando il materiale è pienoIn questo modo, la polvere può essere trasportata fuori.
1Fase di alimentazione:La valvola di alimentazione è aperta e le valvole di ingresso e di uscita primarie sono chiuse.Le ceneri volanti raccolte dal raccoglitore di polvere cadono liberamente nella pompa del cestino per gravità o attraverso la macchina di scaricoQuando il livello di cenere è sufficientemente alto da inviare un segnale completo dal manometro del livello del materiale, o in base al tempo di impostazione dell'alimentazione del sistema, la valvola di alimentazione è chiusa, la valvola di scarico è chiusa,e lo stato di alimentazione termina.
2. fase di fluidificazione a pressione:Dopo aver completato la fase di alimentazione, il sistema apre automaticamente una volta la valvola di ingresso.L'aria compressa trattata entra nel cono di fluidizzazione al fondo della pompa contenitore attraverso la valvola di controllo del flusso, e passa attraverso il cono di fluidificazione per circondare uniformemente ogni particella di cenere volante.Quando la pressione raggiunge il punto in cui il sensore di pressione invia un segnale, il sistema apre automaticamente la valvola di scarico e termina la fase di fluidificazione pressurizzata.
3Fase di trasporto:La valvola di scarico e la valvola di ingresso secondaria sono aperte, mentre la valvola di ingresso primaria non è fermata.e la miscela di gas e cenere entra nel tubo di trasporto delle ceneri attraverso la valvola di scaricoLe ceneri volanti sono sempre allo stato fluidizzato e entrano nella condotta di trasporto per il trasporto.e la pressione all'interno della pompa del cestino diminuisceQuando il sensore di pressione invia un segnale, la valvola di ingresso secondaria si chiude.la fase di trasporto termina, e le valvole di entrata e di uscita restano aperte, entrando nella fase di soffiatura.
4- Fase di depurazione:Le valvole di entrata e di uscita sono tenute aperte, l'aria compressa viene utilizzata per depurare la pompa del bidone e la condotta di trasporto delle ceneri.e la valvola di ingresso è chiusaQuando la pressione all'interno della pompa di scarico scende alla pressione normale, la valvola di uscita viene chiusa e le valvole di entrata e di scarico vengono aperte per entrare nella fase di alimentazione.il sistema completa un ciclo di trasporto e entra automaticamente nel ciclo di trasporto successivo.

Tabella dei parametri della pompa a contenitore pneumatico di grande capacità

Tabella dei parametri della pompa per contenitori pneumatici a lunga distanza

Tabella dei parametri della pompa a contenitore pneumatico connesso a griglia convenzionale

Tabella dei parametri della pompa di trasporto pneumatico di piccolo formato

Caratteristiche principali del prodotto
1 Grande capacità di trasporto: > 300 t/h;
2 Distanza lunga: > 2000 m;
3 Basso consumo energetico: < 3,8 kWh/t · km;
4 Riduzione dell'usura: durata della condotta>10 anni;
5 Velocità bassa: velocità iniziale 6-10 m/s;
6 Rapporto di miscelazione elevato: > 30 kg/kg;
7 Disposizione flessibile del processo, senza polvere, elevato tasso di funzionamento, minor investimento rispetto al trasporto meccanico e minori costi di manutenzione
Area di applicazione
Le apparecchiature e i sistemi di trasporto pneumatici PCD sono stati ampiamente utilizzati in settori come materiali da costruzione, prodotti chimici, miniere, energia e metallurgia.materie prime, cenere volante, calce idratata, scorie secche di carburo di calcio, scorie in polvere, scorie in polvere di acciaio, polvere di carbone, polvere di ossido di alluminio, polvere di bauxite, polvere di fosforo, polvere di pirofilelite,e polvere di silicio organico.
Servizio post-vendita
Abbiamo un team di assistenza a lungo termine per la linea di produzione, con una buona tecnologia e un servizio post-vendita responsabile.efficientiPossiamo fornire ai clienti un servizio post-vendita durante l'intero processo di costruzione di auto-ingegneria,installazione di attrezzature di linea di produzione, debugging della linea di produzione, fino a quando la linea di produzione non soddisfa le norme e raggiunge la capacità di produzione, risolvendo varie difficoltà e vari problemi incontrati dai clienti,e fornire attenti, meticoloso e completo servizio post vendita.
