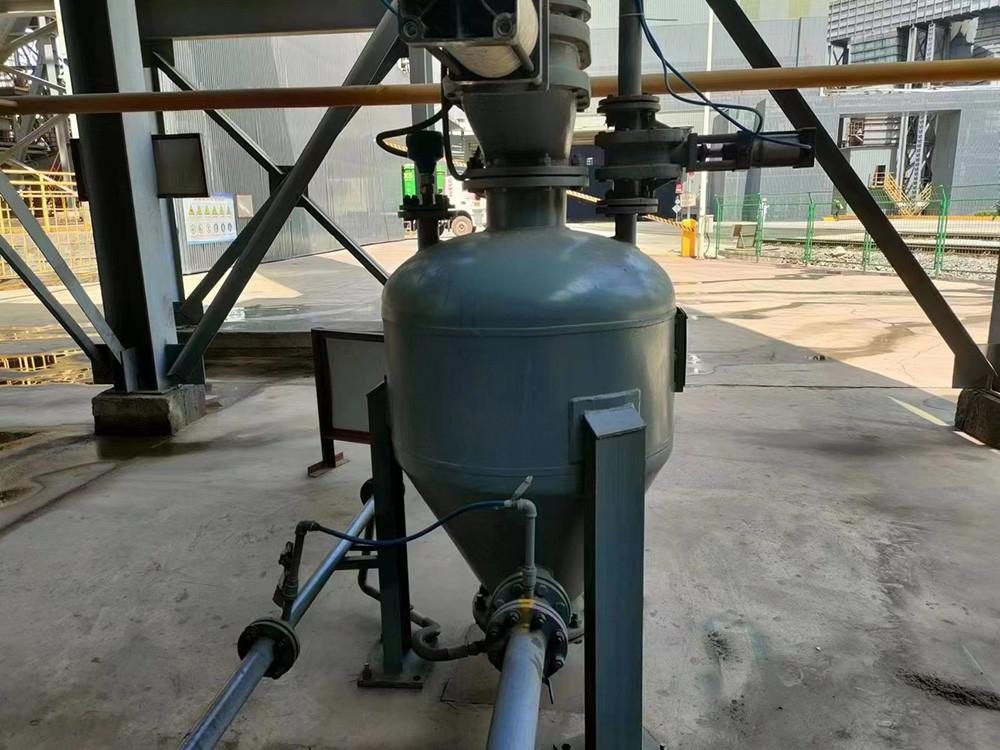

Sistemi di trasporto pneumatico di polvere di calcare Pompa di silo Capacità 300 T/H

Sistemi di trasporto pneumatici - Pompa a silos pneumaticiCapacità di trasporto di 300 t/h

Descrizione

Come funziona il trasportatore pneumatico?
Sistema di trasporto pneumatico della pompa di stoccaggio a fase densa
Principio di funzionamento del trasporto pneumatico a fase densa a pressione positiva
La pompa di trasporto a fase densa è un'attrezzatura pneumatica di trasporto dinamico a fase densa relativamente affidabile che trasporta materiali in polvere ad alta pressione (inferiore a circa 1000 kPa).Esistono due metodi di scarico per le pompe a fase densaI materiali nel serbatoio sono fluidizzati attraverso un serbatoio gonfiabile conico, un getto di ugello o altri metodi;Impostando uno strato di piastra di gonfiamento fluidizzato sul fondo può consentire il materiale di essere scaricato dalla parte superiore del serbatoio, e la dispersione del gas trasportato sui diversi piani di ingresso nel serbatoio dipende dalle proprietà del materiale trasportato.

Il trasporto pneumatico a fase densa a pressione positiva è un processo di trasporto non continuo, dotato di valvole di entrata e di uscita, condotte di trasporto del materiale, condotte di ingresso dell'aria,e una pompa di silo standardizzataPrima dell'alimentazione della pompa del silo, il silo contiene il materiale trasportato e tutte le valvole sono chiuse.
Il processo di tutte le operazioni di trasporto pneumatico in fase densa a pressione positiva è il seguente:
1. aprire la valvola di alimentazione e la valvola di scarico, e la pompa del bid sarà alimentata a pressione normale fino a quando il manometro annuncia che il bid è pieno e il segnale di indicatore si ferma;
2Chiudere la valvola di alimentazione e la valvola di scarico e aprire la valvola ad alta pressione per pressurizzare il serbatoio;
3. Quando la pressione di funzionamento è raggiunta, aprire la valvola d'aria di consegna e la valvola di scarico, e il materiale inizia a essere consegnato;
4. L'estremità trasportatrice viene visualizzata dall'interruttore di pressione, dal manometro o dal relè del tempo.in modo che tutta l'aria compressa venga utilizzata per pulire il condotto di trasportoDopo aver completato un ciclo di compiti, il secondo ciclo continua.

Tabella dei parametri della pompa a contenitore pneumatico di grande capacità

Tabella dei parametri della pompa per contenitori pneumatici a lunga distanza

Tabella dei parametri della pompa a contenitore pneumatico connesso a griglia convenzionale

Tabella dei parametri della pompa di trasporto pneumatico di piccolo formato

Caratteristiche principali del prodotto

1 Grande capacità di trasporto: > 300 t/h;

2 Distanza lunga: > 2000 m;

3 Basso consumo energetico: < 3,8 kWh/t · km;

4 Riduzione dell'usura: durata della condotta>10 anni;

5 Velocità bassa: velocità iniziale 6-10 m/s;

6 Rapporto di miscelazione elevato: > 30 kg/kg;

7 Disposizione flessibile del processo, senza polvere, elevato tasso di funzionamento, minor investimento rispetto al trasporto meccanico e minori costi di manutenzione

Attualmente la nostra distanza orizzontale di trasporto più lunga è di 2200 m e l'altezza di 30 m; la capacità massima di trasporto di una singola unità è di 300 t/h; il consumo energetico di trasporto è inferiore a 3.8 kWh/t · km, la durata della condotta dritta è superiore a 10 anni e la durata del gomito è superiore a 3 anni.Sviluppiamo la migliore progettazione ingegneristica e il piano di selezione delle attrezzature in base alle esigenze del cliente e ai parametri quali le specifiche del materiale in polvere, prestazioni, distanza di trasporto, volume di trasporto e condizioni geografiche fornite dal cliente, quali il calcolo del volume d'aria, il rapporto tra le condotte,trattamento della raccolta delle polveri nel magazzino ricevente, e il piano post-vendita.

Sulla base di un'ampia esperienza di ingegneria pratica, la maggior parte dei processi di trasporto pneumatico intermittente in fase densa a pressione positiva sono principalmente suddivisi nei seguenti tre processi:
