Macchina verticale stridente del mulino del calcare del mulino di verticale della polvere del carbone

Cui un mulino verticale del carbone è utilizzato per?
I mulini verticali del carbone sono adatti a frantumare i materiali medi di durezza quale carbone bituminoso e sono utilizzati nei sistemi di salto diretti di polverizzazione di pressione positiva per carbone bituminoso bruciante. Si applicano nelle industrie quali potere, metallurgia, materiali da costruzione e ingegneria chimica. Questa macchina non solo ha le caratteristiche del consumo di energia basso dell'unità, piccola superficie coperta, sistema di polverizzazione, a basso rumore semplici e l'operazione affidabile, ma inoltre presenta i vantaggi unici quali il grande rapporto schiacciante, il tempo di impiego lungo delle parti stridenti, l'ampia gamma materiale dell'applicazione e la buona applicabilità agli alti e carichi bassi.
Questa macchina non solo ha le caratteristiche del consumo di energia basso dell'unità, piccola superficie coperta, sistema di polverizzazione, a basso rumore semplici e l'operazione affidabile, ma inoltre presenta i vantaggi unici quali il grande rapporto schiacciante, il tempo di impiego lungo delle parti stridenti, l'ampia gamma materiale dell'applicazione e la buona applicabilità agli alti e carichi bassi.

Caratteristiche di prestazione
I tre rulli di macinazione del mulino del carbone sono guidati da un disco di molatura girante per le operazioni stridenti. Dopo le cadute materiali ricevute sul piatto di molatura tramite lo scivolo di carbone centrale, è trasportato al trasportatore a rulli stridente per la molatura con la forza centrifuga generata dal piatto di molatura girante. La pressione stridente è generata dalle molle o dai dispositivi di pressione idraulica ed uniformemente è trasmessa ai tre rulli di macinazione attraverso un sistema a tre punti statico. La pressione poi è trasmessa al fondamento attraverso il sistema di pressione. L'essiccazione ed il trasporto della polvere del carbone sono effettuati facendo uso di aria calda. L'aria calda si distribuisce uniformemente intorno al disco di molatura attraverso l'anello dell'ugello, asciugante il materiale al suolo e trasportante lo al separatore sulla parte superiore del mulino. La polvere grezza e fine del materiale è separata qui, la polvere fine è scaricata dal mulino e la polvere grezza è restituita al mulino per frantumare. Alcune sostanze non sgualcibili nel materiale possono essere scaricate attraverso il porto di scarico alla parte inferiore del mulino. Il mulino del carbone pricipalmente consiste delle parti di base, riduttore, abbassa la macchina della struttura, la macchina media della struttura, il disco di molatura, il rullo di molatura, il dispositivo di pressione, il separatore, il dispositivo positivo di sigillamento della pressione dell'aria, il dispositivo di soffiatura ed altre componenti. Inoltre è fornito di attrezzatura ausiliaria quali il motore principale, stazione dell'olio lubrificante, stazione idraulica e fan di sigillatura come pure dispositivo di trasmissione a bassa velocità, utensili speciali di manutenzione e dell'installazione, binario della scala mobile, polverizzatore del carbone, valvola rapida della rottura e l'altra attrezzatura sostenente affinchè gli utenti scelga da. Il mulino del carbone adotta un impianto di pressurizzazione idraulico, che può regolare la pressione stridente durante il funzionamento ed ha migliore ferro che passa la prestazione della protezione. In base al modello standard originale, un rullo di molatura che inclina il dispositivo si è aggiunto e l'anti abilità di esplosione del corpo stridente è stata migliorata.

Principio di funzionamento: Il motore elettrico determina il disco di molatura per girare attraverso un riduttore e le cadute materiali nel centro del disco di molatura dal porto d'alimentazione. Allo stesso tempo, l'aria calda fornisce la camera stridente dalla presa d'aria. Nell'ambito dell'azione di forza centrifuga, i materiali avanzano verso il bordo del piatto di molatura. Nel passare attraverso la scanalatura circolare sul piatto di molatura, sono schiacciati dal rullo di molatura. I materiali schiacciati sono presi tramite la corrente a getto all'anello del vento al bordo del piatto di molatura. Le grandi particelle cadono direttamente sul piatto di molatura per la molatura ancora. Quando i materiali nel passaggio del flusso d'aria tramite il separatore dinamico e statico, nell'ambito dell'azione del rotore girante, le cadute grezze della polvere sul piatto di molatura per la molatura ancora. La polvere fine qualificata grinded insieme al flusso d'aria, si raccoglie nel dispositivo della raccolta della polvere, che è il prodotto. I materiali che contengono l'umidità sono asciugati durante il contatto con i gas caldi per raggiungere l'umidità richiesta del prodotto.

Tabella di parametro del mulino verticale del carbone

Vantaggio
1. Efficiente ed economizzatore d'energia:
(1) l'alta efficienza stridente ed il consumo di energia basso, confrontati ai mulini a palle, il consumo di energia è 40% -50% più basso;
(2) grande singola capacità di produzione della macchina, capace di utilizzazione dell'elettricità bassa della valle;
(3) la tecnologia stridente e l'attrezzatura di verticale sono nuove tecnologie vigoroso sostenute per risparmio energetico e riduzione del consumo, che sono favorevoli a migliorare la forza competitiva delle imprese nell'industria della polvere in questa regione e perfino attraverso il paese;
2. Manutenzione facile e costi di gestione bassi:
(1) il rullo di molatura può essere risultato della macchina per mezzo di un dispositivo idraulico e la sostituzione del piatto del rivestimento della manica del rullo e lo spazio di manutenzione del mulino sono grandi, rendendo l'operazione di manutenzione molto conveniente;
(2) la manica del rullo di molatura può essere utilizzata sottosopra, prolungando il tempo di impiego dei materiali resistenti all'uso;
(3) prima di avviare la macchina, non c'è necessità di applicare il tessuto al disco di molatura ed il mulino può essere avviato senza carico, eliminante la difficoltà di avviare la macchina;
(4) l'usura bassa, materiali speciali è usata per il rullo di molatura ed il piatto del rivestimento del disco, con conseguente tempo di impiego lungo;
(5) alto livello di automazione: La tecnologia di controllo automatico adotta lo SpA di serie di Siemens dalla Germania, fornita di un sistema di controllo automatico, che può raggiungere l'operazione telecomandata e facile. L'officina può raggiungere basicamente l'operazione senza equipaggio, comprimente i costi di gestione;
3. Costo di investimento completo basso:
Schiacciare d'integrazione, asciugarsi, frantumare e trasportare, il flusso di processo sono semplici, l'attrezzatura di sistema è poche, la disposizione strutturale è compatta e la superficie coperta è soltanto 50% di quella del mulino a palle. Può essere sistemato all'aperto, con i costi di costruzione, direttamente riducenti il costo di investimento dell'impresa.
4. Qualità del prodotto stabile:
(1) i soggiorni materiali nella smerigliatrice per un breve periodo, rendendola facile individuare la distribuzione di dimensione delle particelle e la composizione del prodotto ed assicurando qualità del prodotto stabile;
(2) il prodotto ha la morfologia uniforme della particella, la distribuzione di dimensione delle particelle stretta, la buona fluidità e forte adattabilità del prodotto.
5. Alta affidabilità
(1) adottando un dispositivo di limite del rullo di molatura per evitare vibrazione severa causata da rottura materiale durante l'orario di lavoro del mulino;
(2) adottando un nuovo tipo di dispositivo di sigillamento del rullo, il sigillamento è più affidabile e non c'è esigenza di un fan di sigillatura, più ulteriormente riducente il tenore di ossigeno nel mulino e raggiungente la migliore prestazione di soppressione di esplosione.
6. Protezione dell'ambiente:
(1) l'intero sistema della macchina per la frantumazione verticale di HVM ha vibrazione bassa e l'a basso rumore;
(2) il sistema è sigillato complessivamente, funziona sotto pressione negativa completa e non c'è perdita della polvere, raggiungente basicamente un'officina senza polvere.

Casi di ingegneria

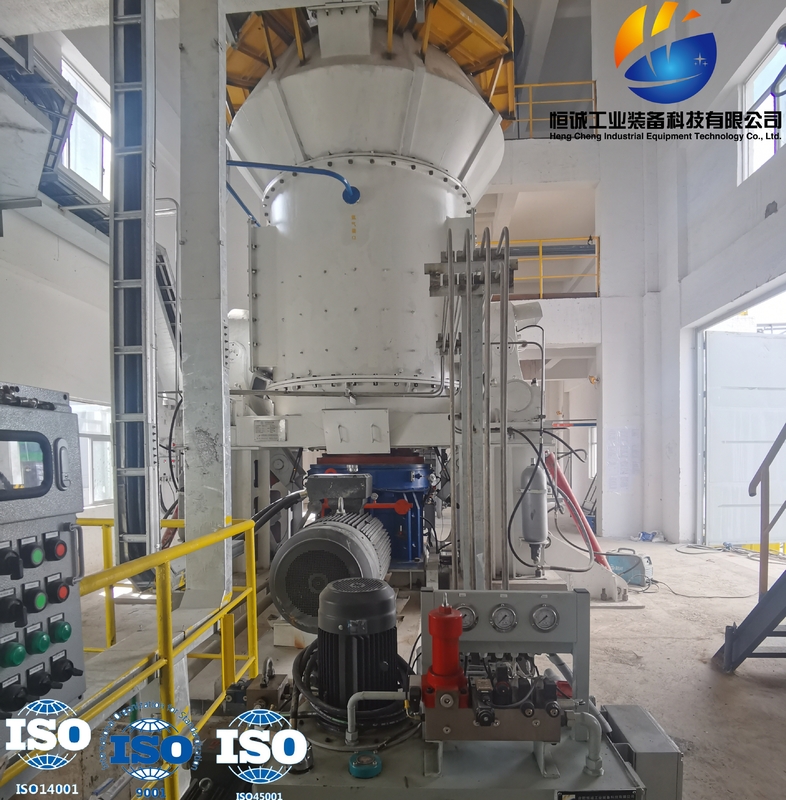

Progettazione di ingegneria e rifornimento di fabbricazione dell'attrezzatura del sistema verticale della preparazione di carbone polverizzato del mulino HVM1500
Elaborazione del tipo del materiale: Carbone crudo
Capacità: ≥ 18t/h
Finezza del prodotto: 200 maglia, passaggio di 90%
