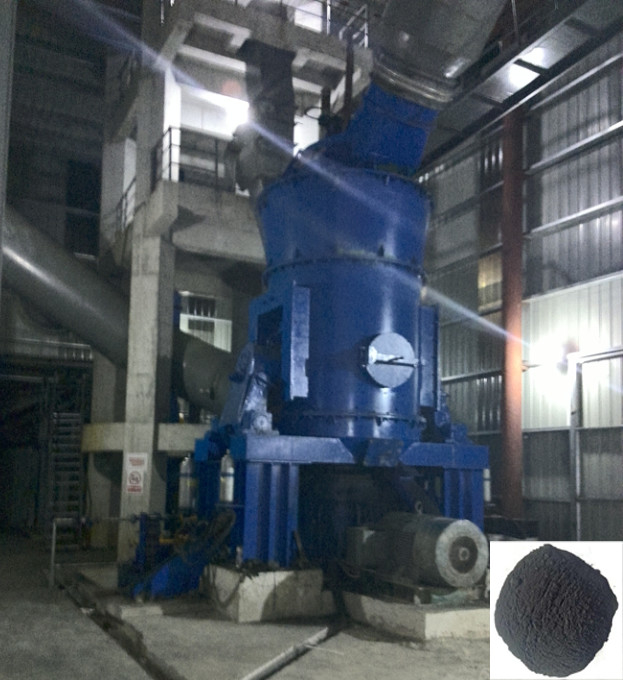

5 - Mulino verticale industriale del carbone di 70 t/h per metallurgia

Le rettificatrici verticali presentano vantaggi quali elevata efficienza di macinazione, basso consumo energetico, grandi dimensioni delle particelle di alimentazione, facile regolazione della finezza del prodotto, flusso di processo delle apparecchiature semplice, superficie ridotta, bassa rumorosità, ridotta emissione di polvere, facilità d'uso e manutenzione, bassi costi operativi e basso consumo di materiali resistenti all'usura.
Può essere ampiamente utilizzato in energia, metallurgia, cemento, industria chimica, minerali non metallici e altre industrie, principalmente per la macinazione di cemento grezzo, clinker, polvere di calcare di desolforazione della centrale elettrica, polvere di scorie, minerale di manganese, gesso, carbone, barite, Calcite, bauxite e altri materiali.
Il sistema di mulino verticale è costituito da un host, un alimentatore, un classificatore, un soffiatore, un dispositivo per tubazioni, una tramoggia di stoccaggio, un sistema di controllo elettrico, un sistema di raccolta, ecc. Progettare e produrre un dispositivo di pressione modulare standardizzato.Con l'aumentare della capacità produttiva del mulino verticale, il numero di rulli di macinazione del mulino verticale può essere corrispondentemente aumentato.Un riduttore motorizzato può essere utilizzato per far ruotare il disco di macinazione.Il materiale si muove attorno al disco abrasivo sotto la forza centrifuga ed entra tra i rulli abrasivi e il disco abrasivo.Sotto la pressione dei rulli di macinazione, il materiale viene frantumato a causa delle forze di compressione, macinazione e taglio. La polvere macinata viene soffiata dal flusso d'aria del ventilatore al classificatore sopra la macchina principale per la vagliatura.Quelle particelle troppo grossolane cadono comunque nella macchina principale per la rimacinazione, mentre quelle che soddisfano le specifiche di finezza fluiscono nel collettore di polvere a impulsi con il vento.Dopo la raccolta, vengono scaricati attraverso il tubo di uscita della polvere per formare il prodotto finito.Il flusso d'aria purificato fluisce nel ventilatore attraverso la tubazione sul collettore di impulsi e viene scaricato nell'atmosfera.

Principio di funzionamento:Il motore elettrico fa ruotare il disco di macinazione attraverso un riduttore e il materiale cade al centro del disco di macinazione dalla porta di alimentazione.Allo stesso tempo, l'aria calda entra nella camera di macinazione dall'ingresso dell'aria.Sotto l'azione della forza centrifuga, i materiali si spostano verso il bordo della piastra di macinazione.Quando passano attraverso la scanalatura circolare sulla piastra di macinazione, vengono schiacciati dal rullo di macinazione.I materiali frantumati vengono raccolti dalla corrente a getto sull'anello di avvolgimento sul bordo della piastra di macinazione.Le particelle di grandi dimensioni cadono direttamente sulla piastra di macinazione per la macinazione di nuovo.Quando i materiali nel flusso d'aria passano attraverso il separatore dinamico e statico, sotto l'azione del rotore rotante, la polvere grossolana cade sulla piastra di macinazione per macinare nuovamente.La polvere fine qualificata viene macinata insieme al flusso d'aria, raccolta nel dispositivo di raccolta della polvere, che è il prodotto.I materiali contenenti umidità vengono essiccati durante il contatto con gas caldi per ottenere l'umidità del prodotto richiesta.

Tabella dei parametri del mulino verticale a carbone



Casi di ingegneria
Progettazione ingegneristica e fornitura di produzione di attrezzature del sistema di preparazione del carbone polverizzato verticale HVM2800M
Tipo di materiale di lavorazione: carbone bituminoso
Capacità: ≥ 80t/h
Finezza del prodotto: 200 mesh, passaggio 85%.
