Pressione positiva di fase densa che trasporta il consumo di energia basso della pompa del recipiente del sistema

Pressione positiva bassa di fase densa del consumo di energia che trasporta la pompa del recipiente del sistema

Descrizione

Il tipo pompa del recipiente di trasporto pneumatico è un dispositivo denso relativamente affidabile di trasporto pneumatico di pressione dinamica di fase per il trasporto dei materiali della polvere nell'ambito dell'alta pressione in attrezzatura di trasporto pneumatico. Appartenendo ai dispositivi economizzatori d'energia e rispettosi dell'ambiente di trasporto pneumatico, sono ampiamente usati nelle industrie quali ingegneria chimica, l'elettricità, il cemento, la metallurgia, il potere termico, ecc. in Cina.

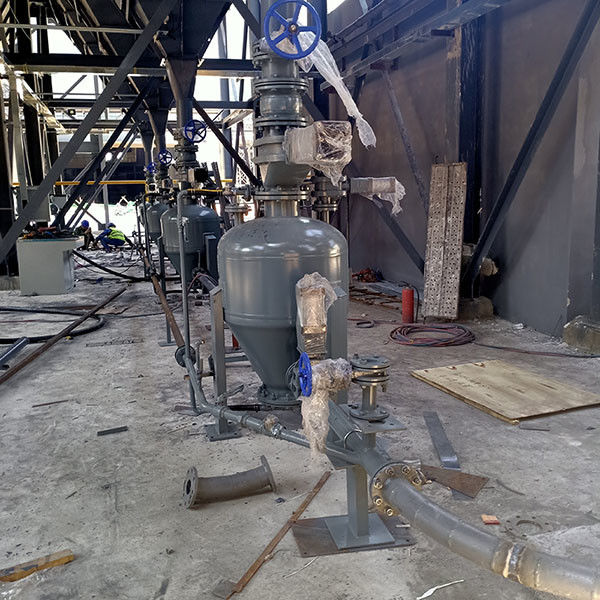

Una pompa del magazzino è un contenitore che può resistere ad una determinate pressione e temperatura. L'estremità superiore è una valvola di riempimento pneumatica e la parte interna è una conduttura ascendente o inferiore o media di scarico, collegata alla valvola di scarico pneumatica e trasportante la conduttura. Sotto il tubo ascendente è un piatto di fluidificazione. La valvola di riempimento pneumatica, la valvola di scarico pneumatica, la valvola di aspirazione e la valvola per aria secondaria tutta sono controllate dalle valvole direzionali pneumatiche elettromagnetiche. Il processo di trasporto pneumatico della pompa del silo è un processo di trasporto discontinuo e l'intero flusso di lavoro è come segue:

1. Fase di alimentazione. Apra la valvola di riempimento e la valvola di scarico ed il materiale comincia ad entrare nella pompa del recipiente sotto pressione normale. Dopo l'indicatore di livello invia un segnale che indica il recipiente pieno, smettono di alimentarsi;

2. Fase pressurizzata di fluidificazione. Chiuda l'alimentazione e le valvole di scarico, aprire la valvola per aria dell'assunzione ed aumenti la pressione dentro il carro armato;

3. Fase del trasporto. Quando la pressione specificata è raggiunta, apra ancora la valvola per aria della consegna e la valvola di scarico per iniziare la consegna materiale; Dopo che il trasporto dentro la pompa del magazzino è completato, le diminuzioni di resistenza della conduttura e la pressione delle diminuzioni della pompa del magazzino. Quando raggiunge la pressione limite inferiore, l'estremità materiale dello stato del trasporto.

4. Fase della purga. Dopo il pressostato, l'indicatore di livello, o il relè di tempo visualizza la conclusione di trasporto, chiude la valvola per aria ed ad alta pressione valvola di scarico, apre la valvola secondaria della purga ed usa tutta l'aria compressa per pulire i materiali restanti nella conduttura. Attualmente, non c'è materiale restante nella pompa del magazzino ed i materiali restanti nella conduttura diminuiscono gradualmente finché non siano in uno stato del flusso d'aria. La valvola di aspirazione, la valvola di scarico e la valvola per aria secondaria sono chiuse, completando un ciclo.

Tabella di parametro della pompa del recipiente di trasporto pneumatico di grande capacità


Tabella di parametro interurbana della pompa del recipiente di trasporto pneumatico

Tabella di parametro convenzionale della pompa del recipiente di trasporto pneumatico di griglia

Tabella di parametro della pompa di piccola dimensione del bunker di trasporto pneumatico

In termini di trasporto pneumatico intermittente di fase densa di pressione positiva, la società è stata impegnata sempre nel riassunto di esperienza di pratica di ingegneria e della ricerca teorica dei sistemi di trasporto pneumatico, mettente a fuoco sull'attraversare le tecnologie chiave di produzione interurbana e alta, del consumo di energia basso e dell'usura bassa nel processo di trasporto pneumatico. Il prodotto del centro è il tipo pompa densa di PCD del silo di trasporto pneumatico di fase di pressione positiva, mentre progettazione di fornitura di organizzazione e servizi tecnici sistematici, standardizzati e migliorati. Per soddisfare le esigenze dei clienti differenti, creiamo il migliore piano di sviluppo basato sui parametri quali le proprietà materiali, trasportando la distanza, trasportando la capacità, ricevente la capacità del magazzino, la capacità di rimozione di polvere e le circostanze geografiche. Ogni attrezzatura è fabbricata con ispezione qualificata ed ogni sistema di trasporto pneumatico ha sue proprie caratteristiche del progetto, permettendo che i clienti vero avvertano la gestione intelligente ed i benefici economici portati dai prodotti di tecnologia avanzata.

Attualmente, la nostra distanza orizzontale di trasporto più lunga è 2200m e l'altezza è 30m; La capacità di trasporto massima di singola unità è 300 t/h; Il consumo di energia del trasporto è di meno che 3.8kWh/t · il chilometro, il tempo di impiego della conduttura diritta è di più di 10 anni ed il tempo di impiego del gomito è di più di 3 anni. Sviluppiamo la migliori progettazione di organizzazione e piano di selezione dell'attrezzatura basati sui requisiti e sui parametri di cliente quali le specifiche di materiale della polvere, la prestazione, la distanza del trasporto, il volume del trasporto e le circostanze geografiche fornite dal cliente, quali il calcolo del volume di aria, il rapporto della conduttura, il trattamento della raccolta di polvere nel magazzino di ricezione ed il piano post-vendita.

Caratteristiche principali del prodotto
①Grande capacità di trasporto: > 300t/h;
②Interurbano: > 2000m;
③Basso consumo energetico: < 3.8kWh/t · chilometro;
④Usura bassa: anni della conduttura life>10;
⑤A bassa velocità: velocità iniziale 6-10m/s;
⑥Alto rapporto mescolantesi: > 30kg/kg;
⑦La disposizione trattata flessibile, il tasso senza polvere e alto dell'operazione, abbassa l'investimento confrontato al trasporto meccanico ed i costi di mantenimento più bassi

Campo di applicazione
Le attrezzature ed i sistemi di trasporto pneumatico di PCD sono stati ampiamente usati nelle industrie quali i materiali da costruzione, i prodotti chimici, l'estrazione mineraria, il potere e la metallurgia. I materiali di trasporto includono il cemento, le materie prime, la cenere volatile, la calce idratata, le scorie scaricate asciutte del carburo di calcio, la polvere delle scorie, la polvere d'acciaio delle scorie, la polvere del carbone, la polvere dell'ossido di alluminio, la polvere della bauxite, la polvere del fosforo, la polvere del pyrophyllite e la polvere organica del silicio.
