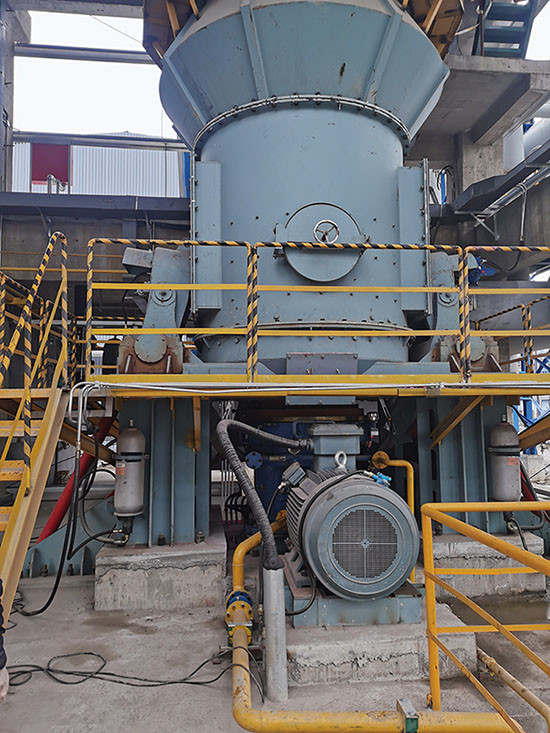

Mulino crudo verticale di serie di HVM nella pianta del cemento personalizzabile

Miglior fornitore Mulino verticale Fresatrice grezza Mulino a rulli verticale per cemento

HVM serie 80-730t/h Mulino verticale per farina cruda / Attrezzatura per la macinazione di farina cruda per impianto di macinazione cruda

Il mulino verticale per materie prime è costituito principalmente da una macchina per la selezione delle polveri, un dispositivo a rullo di macinazione, un dispositivo a disco di macinazione, un dispositivo di pressurizzazione, un riduttore, un motore elettrico, un guscio e altre parti.Il separatore è un dispositivo di selezione della polvere efficiente ea risparmio energetico.Il rullo di macinazione è un componente utilizzato per frantumare i materiali.Il disco di macinazione è fissato sull'albero di uscita del riduttore ed è il luogo in cui il rullo di macinazione compatta i materiali.Il dispositivo di pressurizzazione è un componente che fornisce pressione di macinazione al rullo di macinazione, fornendo una pressione sufficiente per frantumare i materiali.

Principio di funzionamento:

Il motore elettrico fa ruotare il disco di macinazione attraverso un riduttore e il materiale cade al centro del disco di macinazione dalla porta di alimentazione.Allo stesso tempo, l'aria calda entra nella camera di macinazione dall'ingresso dell'aria.Sotto l'azione della forza centrifuga, il materiale si sposta verso il bordo del disco abrasivo e viene schiacciato dal rullo abrasivo quando passa attraverso la scanalatura circolare sul disco abrasivo.Il materiale frantumato viene trasportato dal flusso d'aria ad alta velocità sul bordo del disco di macinazione e le particelle di grandi dimensioni cadono direttamente sul disco di macinazione per la rettifica.Quando il materiale nel flusso d'aria passa attraverso il separatore dinamico e statico, sotto l'azione del rotore rotante, la polvere grossolana cade sul disco di macinazione per la rettifica e la polvere fine qualificata viene scaricata con il flusso d'aria, raccolta nel dispositivo di raccolta della polvere , che è il prodotto.I materiali contenenti acqua vengono essiccati nel processo di contatto con gas caldo per soddisfare l'umidità del prodotto richiesta.

Specifiche e parametri tecnici del mulino verticale grezzo HVM

Vantaggi tecnici:

Bassi costi operativi del mulino verticale per materie prime
(1) Basso consumo energetico: l'uso di rulli di macinazione per frantumare e macinare direttamente i materiali su un disco di macinazione comporta un basso consumo energetico, risparmiando dal 30% al 40% di energia rispetto ai sistemi di macinazione a sfere.
(2) Minore usura: poiché il rullo di smerigliatura non entra in contatto diretto con il disco di smerigliatura durante il lavoro e il rullo di smerigliatura e la piastra di rivestimento sono realizzati con materiali di alta qualità, la durata è lunga e l'usura è minimo.

Elevata efficienza di macinazione
Aumentando la pressione idraulica, è possibile aumentare la forza di macinazione, aumentando così la produzione e migliorando l'efficienza di macinazione;Allo stesso tempo, è presente anche un dispositivo limitatore che macina solo il materiale per evitare che il contatto accidentale tra il rullo di macinazione e l'anello di macinazione provochi vibrazioni o addirittura usura dell'attrezzatura.

Manutenzione conveniente
Basta capovolgere il bilanciere e sostituire il manicotto del rullo e la piastra di rivestimento, il che è comodo e veloce.Allo stesso tempo, riduce le perdite dovute ai tempi di inattività e consente di risparmiare sui costi di manodopera.

In termini di sistemi di macinazione, abbiamo sviluppato tecnologie di macinazione mirate, mature, affidabili, sicure ed efficienti e attrezzature di supporto mirate alle diverse caratteristiche fisiche e chimiche di vari tipi di materiali in vari settori, come umidità, macinabilità, finezza del prodotto e sicurezza .L'attrezzatura principale è la macinazione verticale HVM, che lavora materiali da elevata umidità a secco, da eccezionalmente difficili da macinare a facili da macinare, e la finezza dei prodotti varia da grossolana a fine, coprendo una vasta gamma di campi, Esistono vari tipi di materiali lavorati.Fornire una serie completa di piani di processo scientifici e ragionevoli e selezione di attrezzature per il sistema di polveri per rettificatrici verticali e fornire soluzioni integrate per la lavorazione delle polveri.

Introduzione allo schema
Il mulino verticale HVM può produrre sia polvere grossolana che polvere ultrafine e può produrre materiali con diversi requisiti di finezza del prodotto, che vanno da polvere grossolana da 2-5 mm (come scisto, materia prima per la produzione di mattoni nella nuova industria dei materiali per pareti, produzione di sabbia nel edilizia, ecc.) a polvere ultrafine da 15 micron con un tasso di passaggio del 97% (come polvere di calcio pesante nell'industria della carta e polvere ultrafine di carbone attivo nell'industria chimica).La regolazione della finezza del prodotto ha una forte arbitrarietà e un'ampia adattabilità.

Soluzione
Per la produzione di polvere grossolana, il mulino verticale deve adottare una struttura di concentratore di polvere con bassa resistenza e antiusura, piuttosto che un concentratore di polvere con grande densità di pale e complessa struttura del rotore, con conseguenti investimenti inutili e maggiori costi di produzione e manutenzione.Allo stesso tempo, a causa dell'elevato numero di particelle di grandi dimensioni, è necessario eseguire il necessario trattamento antiusura e la progettazione strutturale della macchina di selezione della polvere per ottenere una resa di selezione della polvere e un consumo di energia ragionevoli;

Per la produzione di polvere ultrafine, la selezione dei mulini verticali dovrebbe concentrarsi sulla progettazione e l'ottimizzazione della macchina di selezione della polvere.A causa dell'elevata resistenza della selezione della polvere in questo momento, è necessario controllare rigorosamente la finezza prevenendo anche problemi come particelle grossolane, eccessiva usura delle lame e vibrazioni anomale causate dall'elevata resistenza interna nel mulino.Pertanto, per materiali con diversi requisiti di finezza del prodotto, è necessario calcolare e analizzare il flusso di materiale e gas nel mulino verticale, in particolare nell'area del concentratore di polvere, in base alle caratteristiche dei materiali, al fine di determinare una ragionevole struttura di il concentratore di polvere (come la forma del rotore e il numero e l'angolo delle lame, nonché il numero e l'angolo delle lame fisse), Allo stesso tempo, dovrebbero essere prese le misure ausiliarie necessarie per controllare (come l'uso una ventola di tenuta per la tenuta del gas, controllando efficacemente l'ingrossamento di particelle di grandi dimensioni).
