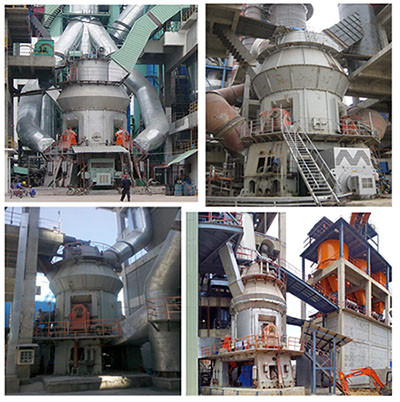

Dimensione personalizzabile verticale del mulino a cilindri di materia prima

Mulino a rulli verticale per materie prime a basso costo per investimenti / Mulino VRM a farina cruda

Descrizione:

Il mulino verticale per materie prime HVM è un'apparecchiatura di macinazione che integra la frantumazione fine, l'essiccazione, la macinazione, la selezione della polvere e il trasporto.È ampiamente utilizzato per la macinazione di vari materiali solidi in cemento, materiali da costruzione, energia, metallurgia, industria chimica, minerali non metallici e altre industrie.

Il mulino verticale presenta i vantaggi di un'elevata efficienza di macinazione, basso consumo energetico, grande dimensione delle particelle di alimentazione, facile regolazione della finezza del prodotto, semplice processo di attrezzatura, piccola superficie, bassa rumorosità, bassa polvere, uso e manutenzione semplici, bassi costi operativi e basso consumo di materiali resistenti all'usura.

[Campo di applicazione]

Macinazione e lavorazione di materiali non infiammabili ed esplosivi con umidità inferiore al 6% e durezza Mohs inferiore a 7 in materiali da costruzione, industria chimica, metallurgia, rivestimento, fabbricazione della carta, gomma, medicina, cibo e altri campi.

[Materiali applicabili]

Scorie d'acciaio, scorie d'acqua, grafite, feldspato di potassio, carbone, caolino, barite, fluorite, talco, coke di petrolio, polvere di calce-calcio, wollastonite, gesso, calcare, feldspato, roccia fosfatica, marmo, sabbia di quarzo, bentonite, grafite, minerale di manganese e altri materiali minerali non metallici con durezza inferiore a Mohs 7.


Specifiche e parametri tecnici di HVM Raw Vertical Mill

[Principio di funzionamento]

Il motore fa ruotare la piastra di macinazione attraverso il riduttore, il materiale cade al centro della piastra di macinazione dall'ingresso di alimentazione e l'aria calda entra nel mulino dall'ingresso dell'aria.Sotto l'azione della forza centrifuga, i materiali si spostano verso il bordo della piastra di macinazione.Quando passano attraverso la scanalatura circolare sulla piastra di macinazione, vengono schiacciati dal rullo di macinazione.I materiali frantumati vengono portati via dal bordo della piastra di macinazione dal flusso d'aria ad alta velocità sull'anello di avvolgimento.Le particelle di grandi dimensioni cadono direttamente sulla piastra di macinazione per la riaffilatura.Quando i materiali nel flusso d'aria passano attraverso i separatori dinamico e statico, sotto l'azione del rotore rotante, la polvere grossolana cade sulla piastra di macinazione per la ri-macinazione.La polvere fine qualificata viene macinata insieme al flusso d'aria, il prodotto viene raccolto nel dispositivo di raccolta della polvere.I materiali contenenti acqua vengono essiccati nel processo di contatto con gas caldo per raggiungere l'umidità del prodotto richiesta.

[Struttura principale]

La struttura principale del mulino è composta da separatore, dispositivo a rullo di macinazione, dispositivo a disco di macinazione, dispositivo di pressurizzazione, riduttore, motore, guscio, ecc. Il separatore è una parte importante per determinare la finezza dei prodotti di macinazione.È composto da un dispositivo di trasmissione a velocità regolabile, un rotore, un guscio, un cono di tranciatura della polvere grossolana, un'uscita dell'aria, ecc. È un dispositivo di selezione della polvere veloce e a risparmio energetico.Il rullo di macinazione è la parte principale per la laminazione e la macinazione dei materiali.È installato sul braccio di piegatura del mulino.Sotto l'azione della forza esterna, viene premuto saldamente sui materiali della piastra di macinazione.Azionato dalla piastra di macinazione, il rullo di macinazione ruota di conseguenza, in modo che i materiali vengano frantumati.La piastra di macinazione è fissata sull'albero di uscita del riduttore.La parte superiore della piastra di macinazione è il letto del materiale.C'è una scanalatura anulare sulla piastra di rivestimento della piastra di macinazione.Il materiale viene schiacciato dal rullo di macinazione nella scanalatura anulare.Il dispositivo di pressurizzazione è un componente che fornisce la pressione di macinazione del rullo di macinazione.È composto da una stazione dell'olio ad alta pressione, un tirante del cilindro idraulico, un accumulatore, ecc. Può applicare una pressione sufficiente al rullo di macinazione per frantumare i materiali.Il riduttore è la parte principale per trasmettere la potenza e la velocità della piastra di macinazione è la velocità dell'albero di uscita del riduttore.

[Caratteristiche di performance]

1) Elevata efficienza di macinazione e basso consumo energetico;

2) Minor consumo di metallo per unità di prodotto;

3) La rettificatrice ha un basso rumore;

4) Funzionamento a pressione negativa, meno inquinamento da polvere;

5) Il flusso del processo è semplice e le funzioni di macinazione del materiale, asciugatura e selezione della polvere vengono completate contemporaneamente;

6) Superficie ridotta, layout compatto, peso ridotto dell'attrezzatura del sistema, basso investimento in edilizia civile.
