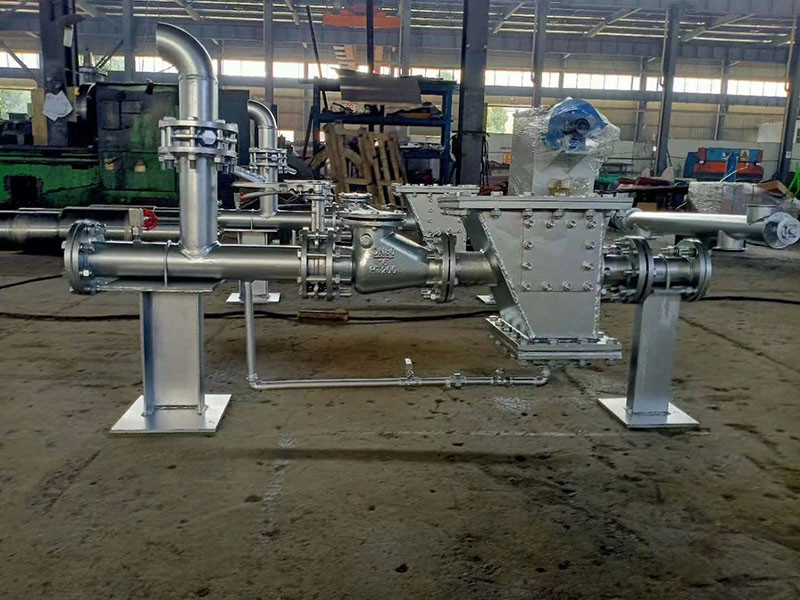

PJP Pompa pneumatica a getto di fase diluita a pressione positiva 80t/h

Pompa a getto di mandata pneumatica a fase diluita a pressione positiva PJP a basso investimento

Descrizione

Pompa di mandata pneumatica

La pompa di trasporto pneumatico è ampiamente utilizzata per il trasporto di ceneri volanti, cemento, cemento grezzo, polvere minerale e altri materiali in polvere nelle centrali elettriche.La pipeline di trasporto può essere organizzata in modo flessibile in base alle condizioni del terreno per realizzare trasporti centralizzati, decentralizzati, di grande altezza e a lunga distanza.Il processo di trasporto non è influenzato dalle condizioni naturali, che possono garantire che i materiali non siano influenzati dall'umidità e dalla protezione dell'ambiente.

L'apparecchiatura adotta il sistema di controllo PLC, che può essere controllato automaticamente o manualmente.L'attrezzatura ha prestazioni stabili, qualità affidabile e nessun inquinamento da polvere durante il trasporto.È un'apparecchiatura di trasporto pneumatico ideale.

Pompa a getto di trasporto pneumatico in fase diluita a pressione positiva tipo PJP

Pompa di trasporto della polvere Questa apparecchiatura ha le seguenti caratteristiche rispetto ad altre apparecchiature di trasporto pneumatico come la pompa del contenitore:

1. Ha una struttura semplice e un funzionamento affidabile.La pompa di trasporto della polvere immette il materiale nella pompa di trasporto dalla pressione normale, utilizza un dispositivo a getto appositamente progettato per consegnare il materiale nel tubo di trasporto e utilizza la differenza di pressione pneumatica per consegnare il materiale lungo il tubo fino alla destinazione di ricezione.La struttura complessiva è semplice e il funzionamento è estremamente affidabile.

2. Bassa usura e lunga durata.A causa del trasporto continuo, della bassa pressione e del grande volume d'aria e della portata bassa e costante nel tubo, l'usura è ridotta e la durata dell'intera apparecchiatura del sistema è lunga.

3. La disposizione è conveniente e flessibile.La pompa di erogazione della polvere può essere organizzata in pompa singola e tubo singolo, pompa multipla e tubo comune, pompa multipla e fonte d'aria comune, ecc. in base alla situazione specifica del sistema.La pipeline può essere disposta orizzontalmente, verticalmente e diagonalmente per soddisfare i requisiti di layout in continua evoluzione del progetto.

4. Trasporto completamente sigillato e privo di inquinamento, che soddisfa i requisiti di qualità della propria protezione ambientale e del progetto per i materiali trasportati.Poiché la pompa di erogazione della polvere adotta una bassa pressione positiva e un trasporto completamente sigillato, le sostanze esterne non possono entrare nel tubo, quindi non causerà alcun cambiamento nelle proprietà dei materiali richiesti.

5. Il trasporto è stabile.Poiché il trasporto continuo viene utilizzato con bassa pressione e grande volume d'aria, non vi è alcun blocco del tubo.

[Principio di funzionamento]

Il sistema di trasporto pneumatico della pompa a getto PJP è composto da pompa a getto PJP, valvola a farfalla pneumatica, camera superiore della pompa, cancello a spirale manuale, dispositivo di alimentazione dell'aria compressa, ecc. La fonte di aria compressa è principalmente il ventilatore Roots.I materiali in polvere e granulari entrano nella pompa a getto PJP attraverso il cancello a spirale manuale, il contenitore superiore della pompa e la valvola a farfalla pneumatica.Quando l'aria compressa per il trasporto passa attraverso l'ugello nella scatola della pompa a getto PJP, il flusso d'aria ad alta velocità generato fa sì che la scatola della pompa a getto PJP formi uno stato di pressione negativa e i materiali nel contenitore superiore della pompa si mescolano facilmente con l'alta -velocità del flusso d'aria.Quindi, quando la miscela di gas del materiale passa attraverso il tubo di espansione del dispositivo a getto PJP, l'energia cinetica del flusso d'aria ad alta velocità viene convertita in energia di pressione statica, in modo che i materiali in polvere vengano trasportati al terminale attraverso il tubo di alimentazione.Il cancello a spirale manuale della pompa a getto PJP viene utilizzato per la messa in servizio e la manutenzione e la valvola a farfalla pneumatica viene utilizzata per la chiusura automatica quando il trasporto di materiali in polvere è sospeso e la pressione del sistema è anomala.

Quando la pompa a getto di trasporto pneumatico in fase diluita a pressione positiva di tipo PJP è installata nella parte inferiore del silo (silo) e utilizza la pressione dei materiali nel silo (silo) per trasportare i materiali, la variazione dell'altezza dei materiali nel silo (silo) porterà al corrispondente cambiamento della velocità di trasporto del materiale, quindi la capacità di trasporto del materiale dipende dall'altezza dei materiali nel silo (silo).

Quando la pompa a getto di trasporto pneumatico in fase diluita a pressione positiva PJP è dotata di un dispositivo di sacca d'aria, la capacità di trasporto del materiale dipende dalla capacità di sacca d'aria del dispositivo di sacca d'aria.
