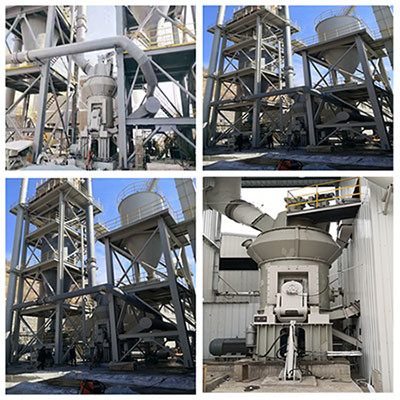

Mulino a rulli verticale ad alta efficienza per impianto di calcare

Mulino a rulli verticale professionale ad alta efficienza per impianto di calcare

Descrizione

Attrezzatura per la produzione di mulini di calcare verticali Mulino verticale HVM

[Dimensione delle particelle di alimentazione] 90 mm

[Capacità] 6-80t/h

[Campo di applicazione]:Macinazione e lavorazione di materiali non infiammabili ed esplosivi con umidità inferiore al 6% e durezza Mohs inferiore a 7 in materiali da costruzione, industria chimica, metallurgia, rivestimento, fabbricazione della carta, gomma, medicina, cibo e altri campi.

[Materiali applicabili]:Caolino, barite, fluorite, talco, scorie d'acqua, polvere di calcio e calce, wollastonite, gesso, calcare, roccia fosfatica, marmo, feldspato di potassio, sabbia di quarzo, bentonite, minerale di manganese e altri materiali con una durezza inferiore a Mohs 7.

Il mulino verticale della serie HVM è un'apparecchiatura di macinazione avanzata ad alta efficienza e risparmio energetico, sviluppata da Hefei Hengcheng attraverso lo studio e l'introduzione di tecnologie avanzate straniere e oltre 20 anni di ricerca e sviluppo dedicati, integrando essiccazione, macinazione, classificazione e trasporto.

Il mulino verticale Hengcheng HVM presenta i vantaggi di un'elevata efficienza di macinazione, basso consumo energetico, grandi dimensioni delle particelle di alimentazione, facile regolazione della finezza del prodotto, semplice processo di attrezzatura, piccola superficie, bassa rumorosità, bassa polvere, uso e manutenzione semplici, basso costo di esercizio, basso consumo di materiali resistenti all'usura, ecc. Può essere ampiamente utilizzato in energia elettrica, metallurgia, cemento, industria chimica, minerali non metallici e altre industrie, principalmente per la macinazione di cemento grezzo, clinker, polvere di calce per desolforazione di centrali elettriche, scorie polvere, minerale di manganese, gesso, carbone, barite, calcite e altri materiali.

Dati tecnici

Ri: I dati basati sul materiale di durezza 3-4 di Mohs

Calcare Bond Index≤13kwh/t

Principio di funzionamento:il motore aziona la piastra di macinazione per ruotare attraverso il riduttore, il materiale cade al centro della piastra di macinazione dalla porta di alimentazione e l'aria calda entra nel mulino dall'ingresso dell'aria.Sotto l'azione della forza centrifuga, i materiali si spostano verso il bordo della piastra di macinazione.Quando passano attraverso la scanalatura circolare sulla piastra di macinazione, vengono schiacciati dal rullo di macinazione.I materiali frantumati vengono portati via dal bordo della piastra di macinazione dal flusso d'aria ad alta velocità sull'anello di avvolgimento.Le particelle di grandi dimensioni cadono direttamente sulla piastra di macinazione per la riaffilatura.Quando i materiali nel flusso d'aria passano attraverso i separatori dinamico e statico, sotto l'azione del rotore rotante, la polvere grossolana cade sulla piastra di macinazione per la ri-macinazione.La polvere fine qualificata viene macinata insieme al flusso d'aria, il prodotto viene raccolto nel dispositivo di raccolta della polvere.I materiali contenenti acqua vengono essiccati nel processo di contatto con gas caldo per raggiungere l'umidità del prodotto richiesta.

Vantaggi del mulino verticale in pietra calcarea

1. Elevata efficienza di macinazione e bassi costi operativi.

A. Il mulino verticale utilizza il principio di macinazione dello strato di materiale per macinare i materiali, che ha un basso consumo energetico.Il consumo energetico del sistema di macinazione è inferiore del 40-50% rispetto a quello del mulino a sfere e, con l'aumento dell'umidità della materia prima, l'effetto di risparmio energetico è più significativo.

B. Il corpo abrasivo ha una piccola usura e un alto tasso di utilizzo.

Poiché non vi è alcun contatto diretto tra i metalli durante il funzionamento del mulino verticale, l'abrasione del suo corpo di macinazione è ridotta e l'abrasione per unità di prodotto è generalmente di 5-10 g/t, con un basso inquinamento da metallo per il prodotto.

C. Il manicotto del rullo di macinazione può essere capovolto per l'uso, il che favorisce l'estensione della durata e la riduzione dei costi di produzione.

2. Bassi costi di costruzione e investimento

Il mulino verticale integra la frantumazione fine, l'essiccazione, la macinazione, la selezione della polvere e il trasporto.Non necessita di asciugatura aggiuntiva, selezione della polvere, sollevamento e altre attrezzature.Il gas contenente polvere proveniente dal mulino può essere raccolto direttamente dal filtro a maniche ad alta densità o dal depolveratore elettrico.Il layout è compatto e può essere disposto all'aperto.L'area di costruzione è circa il 70% del sistema di macinazione a sfere e lo spazio di costruzione è circa il 50-60% del sistema di macinazione a sfere.Pertanto, il flusso di processo del mulino verticale è semplice e l'area e lo spazio occupati sono ridotti, il che rende bassi i costi di costruzione.

3. L'apparecchiatura è rispettosa dell'ambiente, con basso rumore, meno polvere e ambiente operativo pulito

Durante il funzionamento del mulino verticale, il rullo di macinazione e il disco di macinazione non entrano in contatto diretto e non vi è alcun rumore di impatto metallico delle sfere d'acciaio che si scontrano tra loro nel mulino a sfere e le sfere d'acciaio che entrano in collisione con la piastra di rivestimento, quindi il rumore è basso, 20~25 decibel inferiore a quello del mulino a palle.Inoltre, il mulino verticale adotta un sistema completamente sigillato.Il sistema funziona in depressione, senza sollevare polvere, e l'ambiente è pulito.
