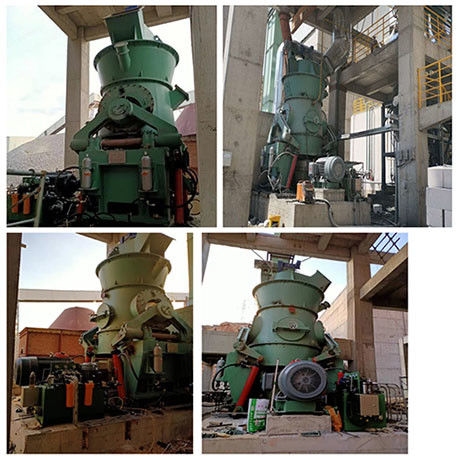

Mulino verticale polverizzato pulito economizzatore d'energia del carbone personalizzabile

Mulino a carbone verticale polverizzato pulito a risparmio energetico / impianto di produzione di mulini a carbone

Descrizione

Il mulino verticale, noto anche come laminatoio, è ampiamente utilizzato nella macinazione di materiali su larga scala e nella lavorazione di macinazione ultrafine nell'industria chimica del cemento, carbone, energia e altri settori.È un'attrezzatura ideale nell'industria della macinazione che integra frantumazione, essiccazione, macinazione, classificazione e trasporto.Il mulino verticale di polvere di calcio pesante viene utilizzato per la preparazione di polvere di calcio pesante (polvere di calcare ultrafine), che è più efficiente e a risparmio energetico rispetto al mulino a sfere.

Vantaggi dell'attrezzatura

1. Grande capacità produttiva, basso consumo energetico e protezione ambientale.

2. Il manicotto del rullo del mulino a carbone verticale può essere capovolto per l'uso, il che non solo contribuisce a migliorare la produzione del mulino a carbone, ma può anche ridurre l'usura e prolungarne la durata.

3. Installare dispositivi antideflagranti per garantire una produzione sicura.Il guscio superiore è dotato di una valvola antideflagrante per evitare l'esplosione di carbone polverizzato nel mulino e garantire l'uso sicuro dell'attrezzatura.

4. La piastra di macinazione a forma di disco del piede e il manicotto del rullo a forma di pneumatico adottati dal mulino a carbone verticale sono più adatti per la macinazione del carbone.

5. Il cuscinetto a rulli non richiede una tenuta speciale.Il dispositivo a rullo di macinazione adotta una coppia di cuscinetti a rulli autoallineanti e la camera di tenuta del cuscinetto si estende all'esterno dell'involucro, senza entrare in contatto con gas contenente polvere.Pertanto, una semplice tenuta può impedire al cuscinetto del rullo di macinazione di entrare nella polvere e non è necessaria alcuna ventola di tenuta.

6. La parte di trasmissione del polverizzatore verticale non necessita di un dispositivo di trasmissione ausiliario.

7. La parte di rimozione delle scorie è semplice.Il mulino verticale del carbone ha meno scarico delle scorie e l'apertura di scarico delle scorie è dotata di una piastra di copertura, quindi non è necessario installare una valvola di scarico delle scorie.

Dati tecnici

[Principio di funzionamento]

Nel processo di produzione di carbone polverizzato, il motore principale fa ruotare la piastra di macinazione attraverso il riduttore, mentre l'aria calda entra nel mulino verticale dall'ingresso dell'aria e il carbone grezzo cade al centro della piastra di macinazione attraverso il tubo di tranciatura .La piastra di macinazione che ruota a velocità costante disperde e appiattisce il carbone grezzo verso l'esterno con l'ausilio della forza centrifuga, in modo da formare un letto di un certo spessore.Il carbone grezzo viene rotolato e frantumato contemporaneamente da più rulli di macinazione sulla piastra di macinazione.Sotto la spinta continua della forza centrifuga, il carbone grezzo si sposta continuamente verso il bordo esterno della piastra di macinazione.Quando la polvere che esce dalla piastra di macinazione incontra il gas caldo che entra nel mulino attraverso l'anello del vento e sale, entra nel separatore attraverso il guscio centrale del mulino.Durante questo processo, il carbone polverizzato e il gas caldo hanno uno scambio termico sufficiente e l'acqua evapora rapidamente.Il concentratore di polveri controlla la granulometria dei prodotti finiti all'uscita del laminatoio.Le particelle più grandi della dimensione specificata vengono separate e restituite alla piastra di macinazione.Il carbone polverizzato che soddisfa i requisiti di finezza entra nel collettore di polvere attraverso il concentratore di polvere e i prodotti finiti raccolti vengono inviati al contenitore del prodotto finito.

In termini di sistema di macinazione, mirando alle diverse caratteristiche fisiche e chimiche di vari tipi di materiali in vari settori, come umidità, macinabilità, finezza del prodotto, sicurezza, ecc., una macinazione altamente mirata, matura, affidabile, sicura ed efficiente tecnologia e attrezzature di supporto sono state sviluppate.L'attrezzatura principale è il mulino verticale HVM, che tratta materiali dall'umidità elevata a materiali secchi, da materiali estremamente difficili da macinare a materiali facili da macinare.La finezza del prodotto varia da grossolana a fine, coprendo una vasta gamma di campi, ci sono molti tipi di materiali lavorati.Fornire un set completo di piano di processo scientifico e ragionevole e selezione delle attrezzature per il sistema di polverizzazione del polverizzatore verticale e fornire una soluzione integrata per la lavorazione delle polveri.

Introduzione allo schema

Il mulino verticale HVM può produrre sia polvere grossolana che polvere ultrafine.Può produrre materiali con diversi requisiti di finezza del prodotto, che vanno da polvere grossolana di 2-5 mm (come lo scisto per la macinazione di materie prime per mattoni nella nuova industria dei materiali per pareti, produzione di sabbia nell'industria delle costruzioni, ecc.) a polvere ultrafine con un velocità di passaggio del 97% (come polvere di calcio pesante nell'industria della carta e polvere di carbone attivo ultrafine nell'industria chimica) con una velocità di passaggio di 15 micron.La regolazione della finezza del prodotto è altamente arbitraria e ampiamente applicabile.

Soluzione

Per la produzione di polvere grossolana, nella scelta del tipo di mulino verticale, è necessario adottare la struttura del concentratore di polvere con piccola resistenza e antiusura, piuttosto che quella con grande densità di pale e complessa struttura del rotore, che comporta investimenti inutili e aumento dei costi di produzione e manutenzione.Allo stesso tempo, a causa dell'elevato numero di particelle, è necessario eseguire il trattamento antiusura necessario e la progettazione strutturale del concentratore di polvere per ottenere una resa di separazione della polvere e un consumo di energia ragionevoli;

Per la produzione di polvere ultrafine, nella scelta del tipo di mulino verticale, è necessario concentrarsi sulla progettazione e sull'ottimizzazione del concentratore di polvere.A causa della grande resistenza alla selezione della polvere in questo momento, è necessario controllare rigorosamente la finezza e prevenire la fuoriuscita di particelle grandi, l'eccessiva usura delle lame e grandi vibrazioni anomale causate da una grande resistenza nel mulino.Pertanto, per materiali con diversi requisiti di finezza del prodotto, è necessario calcolare e analizzare il flusso di materiale e gas nel mulino verticale, in particolare nel concentratore di polveri, in base alle caratteristiche dei materiali, in modo da determinare la ragionevole struttura del concentratore di polvere (come la forma del rotore, il numero e l'angolo delle lame e il numero e l'angolo delle lame fisse), allo stesso tempo, dovrebbero essere presi i mezzi ausiliari necessari per il controllo (come l'uso di una ventola di tenuta per il gas sigillatura per controllare efficacemente le particelle di grandi dimensioni per funzionare in modo irregolare).
