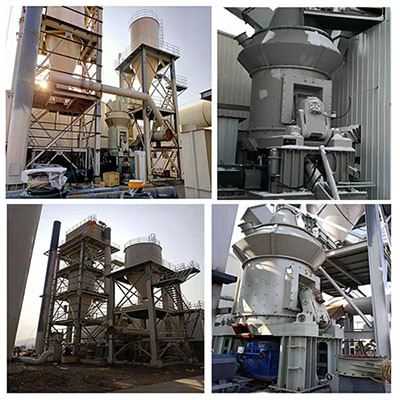

10 - Risparmio energetico verticale dell'attrezzatura della macinazione del carbone di 90 t/h

10-90 t / h Mulino verticale per carbone Attrezzatura per la macinazione del carbone verticale

introduzione al prodotto


Il mulino a carbone verticale della serie HVM è un'apparecchiatura di macinazione avanzata ad alta efficienza e risparmio energetico che integra frantumazione, essiccazione, macinazione, classificazione e trasporto sviluppata da Hefei Hengcheng Technology attraverso anni di ricerca e sviluppo dedicati.Questo prodotto ha risolto i problemi di bassa produzione, elevato consumo di energia e alti costi di manutenzione dei normali mulini industriali e le prestazioni del prodotto hanno raggiunto il livello avanzato internazionale.

Finezza carbone polverizzato: R0.08=2% - 12%
Capacità produttiva: 10-90t/h

Può essere ampiamente utilizzato in energia elettrica, metallurgia, trattamento dei rifiuti solidi, cemento, industria chimica, minerali non metallici e altre industrie, utilizzato principalmente per la macinazione di cemento grezzo, clinker, polvere di calcare di desolforazione, scorie, scorie di acciaio, minerale di manganese, carbone miniera, minerale di fosforo e altri materiali.I materiali da macinare vanno dall'elevata umidità (20-30% contenuto d'acqua) ai materiali secchi (<1% contenuto d'acqua), dai materiali estremamente difficili da macinare ai materiali facilmente macinabili.La finezza del prodotto varia da grossolana a fine e i tipi di macinatura sono ricchi.

[Principio di funzionamento]: il motore aziona la piastra di macinazione per ruotare attraverso il riduttore, il materiale cade al centro della piastra di macinazione dalla porta di alimentazione e l'aria calda entra nel mulino dall'ingresso dell'aria.Sotto l'azione della forza centrifuga, i materiali si spostano verso il bordo della piastra di macinazione.Quando passano attraverso la scanalatura circolare sulla piastra di macinazione, vengono schiacciati dal rullo di macinazione.I materiali frantumati vengono portati via dal bordo della piastra di macinazione dal flusso d'aria ad alta velocità sull'anello di avvolgimento.Le particelle di grandi dimensioni cadono direttamente sulla piastra di macinazione per la riaffilatura.Quando i materiali nel flusso d'aria passano attraverso i separatori dinamico e statico, sotto l'azione del rotore rotante, la polvere grossolana cade sulla piastra di macinazione per la ri-macinazione.La polvere fine qualificata viene macinata insieme al flusso d'aria, il prodotto viene raccolto nel dispositivo di raccolta della polvere.I materiali contenenti acqua vengono essiccati nel processo di contatto con gas caldo per raggiungere l'umidità del prodotto richiesta.

[Materiali applicabili]

Macinazione di farina cruda, clinker, loppa d'altoforno granulata, minerale di ferro, calcare, polvere di carbone, polvere di coke, ganga di carbone, ceneri volanti, pozzolana, gesso, calcite, pirofillite, quarzo, argilla, arenaria, bauxite, fumi di silice e altri metalli industria di lavorazione dei minerali e dei minerali non metallici

In base alle diverse caratteristiche fisiche e chimiche come umidità, macinabilità, finezza del prodotto e sicurezza di vari tipi di materiali in vari settori, abbiamo sviluppato una tecnologia di macinazione e attrezzature di supporto altamente mirate, mature, affidabili, sicure ed efficienti.L'apparecchiatura principale è di tipo HVM.

I mulini verticali gestiscono materiali che vanno dall'umidità elevata a materiali secchi, da materiali estremamente difficili a materiali facili da macinare, e la finezza dei prodotti varia da grossolana a fine.Fornire un piano di processo completo scientifico e ragionevole e la selezione delle attrezzature del sistema di polverizzazione del mulino verticale e fornire soluzioni integrate per la lavorazione delle polveri.

Dati tecnici




Vantaggio
Bassi costi operativi e di manutenzione
Il rullo di macinazione può essere estratto dalla macchina mediante un dispositivo idraulico, comodo per la manutenzione;Il manicotto del rullo di macinazione può essere utilizzato capovolto per prolungare la durata dei materiali resistenti all'usura;Bassa usura, materiali speciali vengono utilizzati per il rullo di macinazione e il rivestimento del disco di macinazione e la durata è lunga;

Elevata efficienza di macinazione
L'efficienza di macinazione è alta e il consumo di energia è basso.Rispetto al mulino a sfere, il consumo energetico è inferiore del 40% - 50%;Grande capacità produttiva della singola macchina, che può utilizzare la potenza della bassa valle;

Alta affidabilità
Il limitatore di macinatura è adottato per evitare vibrazioni violente del mulino dovute all'interruzione del materiale.Il nuovo dispositivo di tenuta del rullo di macinazione è adottato per garantire una tenuta affidabile senza ventola di tenuta, riducendo ulteriormente il contenuto di ossigeno nel mulino e con eccellenti prestazioni di soppressione delle esplosioni;

Forte capacità di asciugatura
Può fornire direttamente aria calda e l'aria calda può entrare direttamente in contatto con i materiali nel mulino.Ha una forte capacità di essiccazione e il contenuto massimo di umidità del mangime può raggiungere il 15%.Non è necessario dotare un altro essiccatore, risparmiando sui costi di investimento delle apparecchiature e sui costi di consumo energetico;

Basso costo di investimento complessivo
Integra la frantumazione, l'essiccazione, la macinazione, la classificazione e il trasporto.Il flusso di processo è semplice, il layout della struttura è compatto e l'area del pavimento è solo il 50% di quella della macinazione a sfere.Può essere sistemato all'aperto e il costo di costruzione è basso, il che riduce direttamente il costo di investimento.

Qualità del prodotto stabile
Il tempo di ritenzione dei materiali nel mulino è breve e la macinazione ripetuta è ridotta.Il prodotto ha una forma uniforme delle particelle, una distribuzione granulometrica stretta, una buona fluidità e una forte adattabilità

Basso rumore e protezione dell'ambiente
L'intero sistema del mulino verticale HLM ha basse vibrazioni e rumore;Vengono adottati l'intero sistema di funzionamento a pressione negativa sigillato e il sistema di depolverazione degli impulsi dell'airbox, che può sostanzialmente realizzare l'officina senza polvere senza trabocco di polvere;

Alto grado di automazione
Viene adottato il sistema di controllo automatico PLC e può essere realizzato il controllo remoto, che è facile da usare, conveniente da mantenere e ridurre i costi di manodopera.
